现代生活日新月异，人们一刻也离不开电。在用电过程中就存在着用电安全问题，在电器设备中，例如电机、电缆、家用电器等。它们的正常运行之一就是其绝缘材料的绝缘程度即绝缘电阻的数值。当受热和受潮时，绝缘材料便老化。其绝缘电阻便降低。从而造成电器设备漏电或短路事故的发生。
为了避免事故发生，就要求经常测量各种电器设备的绝缘电阻。判断其绝缘程度是否满足设备需要，普通电阻的测量通常有低电压下测量和高电压下测量两种方式，而绝缘电阻由于一般数值较高（一般为兆欧级），在低电压下的测量值不能反映在高电压条件下工作的真正绝缘电阻值。

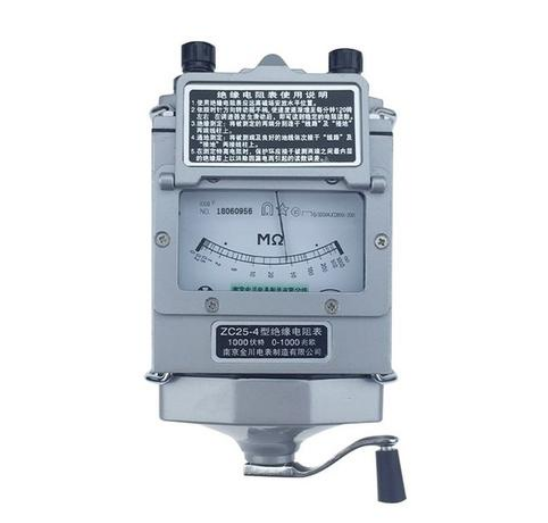

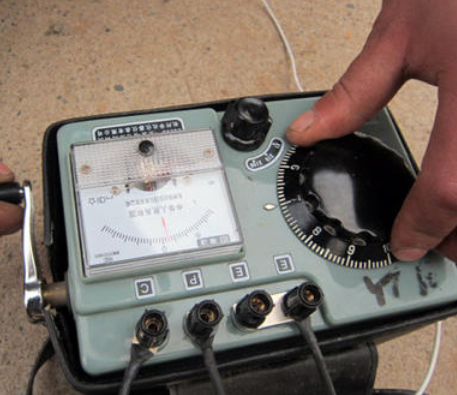

兆欧表也叫绝缘电阻表，它是测量绝缘电阻最常用的仪表，它在测量绝缘电阻时本身就有高电压电源，这就是它与测电阻仪表的不同之处，兆欧表用于测量绝缘电阻即方便又可靠。但是如果使用不当，它将给测量带来不必要的误差，我们必须正确使用兆欧表绝缘电阻进行测量。&nbsp;
 &nbsp;&nbsp;&nbsp; 兆欧表在工作时，自身产生高电压，而测量对象又是电气设备，所以必须正确使用，否则就会造成人身或设备事故。使用前，首先要做好以下各种准备：&nbsp; （1）测量前必须将被测设备电源切断，并对地短路放电，决不允许设备带电进行测量，以保证人身和设备的安全。&nbsp; （2）对可能感应出高压电的设备，必须消除这种可能性后，才能进行测量。&nbsp; （3）被测物表面要清洁，减少接触电阻，确保测量结果的正确性。&nbsp; （4）测量前要检查兆欧表是否处于正常工作状态，主要检查其&ldquo;0&rdquo;和&ldquo;&infin;&rdquo;两点。即摇动手柄，使电机达到额定转速，兆欧表在短路时应指在&ldquo;0&rdquo;位置，开路时应指在&ldquo;&infin;&rdquo;位置。&nbsp; （5）兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和外磁场。&nbsp;
 做好上述准备工作后就可以进行测量了，在测量时，还要注意兆欧表的正确接线，否则将引起不必要的误差甚至错误。&nbsp;
 兆欧表的接线柱共有三个：一个为&ldquo;L&rdquo;即线端，一个&ldquo;E&rdquo;即为地端，再一个&ldquo;G&rdquo;即屏蔽端（也叫保护环），一般被测绝缘电阻都接在&ldquo;L&rdquo;&ldquo;E&rdquo;端之间，但当被测绝缘体表面漏电严重时，必须将被测物的屏蔽环或不须测量的部分与&ldquo;G&rdquo;端相连接。这样漏电流就经由屏蔽端&ldquo;G&rdquo;直接流回发电机的负端形成回路，而不在流过兆欧表的测量机构（动圈）。这样就从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之间的绝缘电阻时，一定要接好屏蔽端钮&ldquo;G&rdquo;，因为当空气湿度大或电缆绝缘表面又不干净时，其表面的漏电流将很大，为防止被测物因漏电而对其内部绝缘测量所造成的影响，一般在电缆外表加一个金属屏蔽环，与兆欧表的&ldquo;G&rdquo;端相连。&nbsp;
 当用兆欧表摇测电器设备的绝缘电阻时，一定要注意&ldquo;L&rdquo;和&ldquo;E&rdquo;端不能接反，正确的接法是：&ldquo;L&rdquo;线端钮接被测设备导体，&ldquo;E&rdquo;地端钮接地的设备外壳，&ldquo;G&rdquo;屏蔽端接被测设备的绝缘部分。如果将&ldquo;L&rdquo;和&ldquo;E&rdquo;接反了，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经&ldquo;L&rdquo;流进测量线圈，使&ldquo;G&rdquo;失去屏蔽作用而给测量带来很大误差。
另外，因为&ldquo;E&rdquo;端内部引线同外壳的绝缘程度比&ldquo;L&rdquo;端与外壳的绝缘程度要低，当兆欧表放在地上使用时，采用正确接线方式时，&ldquo;E&rdquo;端对仪表外壳和外壳对地的绝缘电阻，相当于短路，不会造成误差，而当&ldquo;L&rdquo;与&ldquo;E&rdquo;接反时，&ldquo;E&rdquo;对地的绝缘电阻同被测绝缘电阻并联，而使测量结果偏小，给测量带来较大误差。&nbsp;
 由此可见，要想准确地测量出电气设备等的绝缘电阻，必须对兆欧表进行正确的使用，否则，将失去了测量的准确性和可靠性。
&nbsp;

如何正确测量绝缘电阻

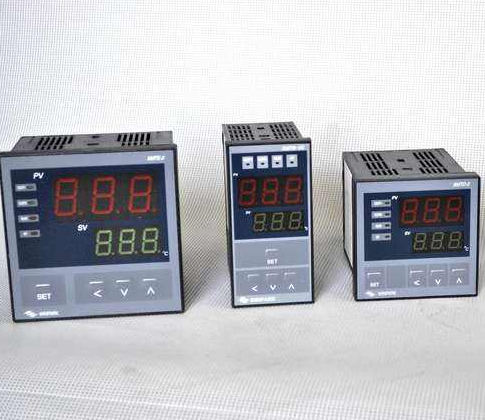

仪器仪表故障诊断十大方法
&nbsp;仪器仪表电路维修在电子类的公司里从来都是不可缺少的一部分。因为只有通过它才能让原本不合格的产品最终出厂。然而，维修也是电子公司中最为复杂的一部分。因为它不仅要运用到许多电子专业知识,有时也需要有丰富的现场经验。下面就我个人多年来总结的维修经验与感兴趣的朋友分享一下。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-17/185be1e8d4cc4566b71daf4ee16532a0-mceu_91324017311608194926729.png" width="219" height="190" />
　　1、敲击手压法 　　经常会遇到仪器运行时好时坏的现象，这种现象绝大多数是由于接触不良或虚焊造成的。对于这种情况可以采用敲击与手压法。 　　所谓的&ldquo;敲击&rdquo;就是对可能产生故障的 部位，通过小橡皮鎯头或其他敲击物轻轻敲打插件板或部件，看看是否会引起出错或停机故障。所谓&ldquo;手压&rdquo;就是在故障出现时，关上电源后对插的部件和插头和座 重新用手压牢，再开机试试是否会消除故障。如果发现敲打一下机壳正常，再敲打又不正常时，最好先将所有接头重插牢再试，若伤脑筋不成功，只好另想办法了。 　　2、观察法 　　利用视觉、嗅觉、触觉。某些时候，损坏了的元件会变色、起泡或出现烧焦的斑点；烧坏的器件会产生一些特殊的气味；短路的芯片会发烫；用肉眼也能观察到虚焊或脱焊处。 　　3、排除法 　　所谓的排除法是通过拔插机内一些插件板、器件来判断故障原因的方法。当拔除某一插件板或器件后仪表恢复正常，就说明故障发生在那里。 　　4、替换法 　　要求有两台同型号的仪器或有足够的备件。将一个好的备品与故障机上的同一元器件进行替换，看故障是否消除。 　　5、对比法 　　要求有两台同型号的仪表，并有一台是正常运行的。使用这种方法还要具备必要的设备，例如，万用表、示波器等。按比较的性质分有，电压比较、波形比较、静态阻抗比较、输出结果比较、电流比较等。 　　具体方法是：让有故障的仪表和正常仪表在相同情况下运行，而后检测一些点的信号再比较所测的两组信号，若有不同，则可以断定故障出在这里。这种方法要求维修人员具有相当的知识和技能。 　　6、升降温法 　　有时，仪表工作较长时间，或在夏季工作环境温度较高时就会出现故障，关机检查正常，停一段时间再开机又正常，过一会儿又出现故障。这种现象是由于个别IC或元器件性能差，高温特性参数达不到指标要求所致。为了找出故障原因，可采用升降温法。 　　所谓降温，就是在故障出现时，用棉纤将无水酒精在可能出故障的部位抹擦，使其降温，观察故障是否消除。所谓升温就是人为地将环境温度升高，比如用电烙铁放近有疑点的部位（注意切不可将温度升得太高以致损坏正常器件）试看故障是否出现。 　　7、骑肩法 　　骑肩法也称并联法。把一块好的IC芯片安在要检查的芯片之上，或者把好的元器件（电阻电容、二极管、三极管等）与要检查的元器件并联，保持良好接触，如果故障出自于器件内部开路或接触不良等原因，则采用这种方法可以排除。 　　8、电容旁路法 　　当某一电路产生比较奇怪的现象，例如显示器混乱时，可以用电容旁路法确定大概出故障的电路部分。将电容跨接在IC的电源和地端；对晶体管电路跨接在基极输入端或集电极输出端，观察对故障现象的影响。如果电容旁路输入端无效而旁路它的输出端时故障现象消失，则确定故障就出现在这一级电路中。 　　9、状态调整法 　　一般来说，在故障未确定前，不要随便触动电路中的元器件，特别是可调整式器件更是如此，例电位器等。但是如果事先采取复参考措施（例如，在未触动前先做好位置记号或测出电压值或电阻值等），必要时还是允许触动的。也许改变之后有时故障会消除。 　　10、隔离法 故障隔离法不需要相同型号的设备或备件作比较，而且安全可靠。根据故障检测流程图，分割包围逐步缩小故障搜索范围，再配合信号对比、部件交换等方法，一般会很快查到故障之所在。分析仪器维修中的晶体管代换
&nbsp;

仪器仪表故障诊断十大方法

变压器的阻抗电压原理
　　变压器的阻抗电压是指在二次侧直接别时，在一次侧施加额定频率的低电压，当二次侧流过额定电流时，一次侧的加压值，通用百分数形式表示，如Ud%。由此定义可推导得出短路电压的百分数等于短路阻抗的百分数，所以短路电压一般称为阻抗电压。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-16/a7a25512a4e445c69d37b08b1e501877-mceu_52843757631608091692370.png" />
　　在农用变电所设计中，选择变压器时往往只注意到电压和容量，而忽视了变压器的阻抗电压数值。其实，变压器的阻抗电压乃是变压器特性中最重要的技术参数之一，并与诸参数有着密切关系。阻抗电压大，短路电流小，负荷特性较软(即阻抗电压大的变压器随着负荷的增加，二次电压下降较快)，无功损耗大，相同负荷下的功率因数较低。
　　设计中，要选择适当的阻抗电压值。阻抗电压的大小决定于变压器的结构。正常运行要求变压器的阻抗电压小些，可使线圈端电压的波动受负载变化的影响小些;限制变压器短路电流，则希望阻抗电压大一些。为了妥善处理正常运行和事故运行的矛盾要求，国家对各类变压器的阻抗电压给予不同的规定。一般来说，电压等级越高，阻抗电压数值越大。如6～10千伏等级的电力变压器为4～5.5%;35千伏等级的电力变压器为6.5～8%;110千伏等级的电力变压器为8～9%;220千伏等级的电力变压器达12～14%。这就使变压器阻抗电压达到标准化。
　　阻抗电压的标准化，以适应变压器的并联所由于不同阻抗电压的变压器在负载时电压波动不一样。当容量相同而阻抗电压不同的变压器并联运行时，就会发生阻抗电压较小的变压器已经过载，而阻抗电压较大的变压器尚未满载的现象。这样的两台变压器并联运行，既安全，也不经济。
　　另外，变压器阻抗电压的大小，还影响变压器的成本、效率和机械强度。
　　由此可见，对变压器的阻抗电压应该有一个充分的认识，在设计造型时应予认真对待。
&nbsp;

变压器的阻抗电压是指在二次侧直接别时，在一次侧施加额定频率的低电压，当二次侧流过额定电流时，一次侧的加压值，通用百分数形式表示，如Ud%。由此定义可推导得出短路电压的百分数等于短路阻抗的百分数，所以短路电压一般称为阻抗电压

变压器的阻抗电压原理

配电变压器的电阻测量及分析
对配电变压器的电阻测量及分析，尤其是对低压电阻的测量与分析是各生产厂的一个难题，应妥善解决。 　　 　　GB／T6451-1999[1]中规定：&ldquo;对于1600kVA及以下的变压器，直流电阻不平衡率相为4％，线为2％；2000kVA及以上的变压器，直流电阻不平衡率相(有中性点引出时)为2％，线(无中性点引出时)为1％。如果由于线材及引线结构等原因而使直流电阻不平衡率超过上述规定时，除应在生产记录中记录实测值外，尚应写明引起这一偏差的原因。使用单位应与同温度下的出厂实测值进行比较，其偏差应不大于2％。&rdquo; 　　 　　众所周知，测景直流电阻的目的是验证绕组和引线的材质及焊点质量的好坏，而三相电阻的不平衡率主要是检验引线焊接的质量和开关、套管等载流组部件联结和接触是否良好。GB6451-1999中做了严格的规定，标准中规定的直流电阻三相偏差是在三相绕组电阻应基本相等的情况下(即图1、图2中，Ra-Rb=Rc)，制造偏差的限值。下面我们就分析一相引线电阻对三相电阻(线电阻ab、bc、ca和相电阻如ao、bo、co)的影响，从中得到正确的测量方法及如何评价测量结果，判断产品的质量。 　　 　　JB／T501-1991[2]中规定：对于低压400伏中性点引线电阻所占比重较大的yn联结的配电变压器，应测量其线电阻(ab,bc,ca)及中性点对一个线端的电压，如ao。这在实施GB/T645l-1999中对于1600kVA及以下的变压器可以执行，因为GB/T6451-1999中规定了相、线电阻的合格标准。 　　 　　对小型配电变压器，例如500kVA及以下的产品，低压为圆筒式绕组，y接线在绕组的上部(见图1)。中性点引线很短，虽然设计规定引线设计按25％额定电流设计，但在实际制造中，有的与其它引线相同，有的截面略小，因此中性点引线电阻所占比例不大，测线电阻、相电阻能满足标准要求。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-16/cd38582706de47fe91f9ef74f39902c0-mceu_68785979711608091158215.png" />
　　图1圆筒式绕组的低压引线图
 　　但对于630kVA及以上的配电变压器，低压多为螺旋式绕组，y接线在绕组的下部(如图2所示)。中性点引线较长，按25％额定电流设计。这样，中性点引线电阻随着容量的增大，所占的比重越来越大。执行JB／T501-1991时，就会出现Rca＞Rab=Rbc，这一规律完全是产品结构造成的。 　
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-16/5d983720bd224737b4489795605790a0-mceu_43617240221608091191539.png" />
　 　　图2螺旋式绕组低压引线图
从图2中可见： 　　 　　Rab=Rbc(两者相差一般不超过0.5％) 　　 　　Rca&gt;Rab=Rbc 　　 　　Rca与Rab和Rbc差Rybc+Rs 　　 　　一般情况下，10kV级800kVA及以下的变压器，Rca与Rab和Rbc的偏差在2％以下。 　　 　　1000kVA～1250kVA的变压器，Rca较Rab或Rbc大2.4％以下为正常； 　　 　　1600kVA～2000kVA的变压器，Rca较Rab或Rbc大2.7％以下为正常； 　　 　　2500kVA以上的变压器，Rca较Rab或Rbc大3.0％以下为正常。 　　 　　如果是35kV的变压器，其三相线电阻的不平衡率较10kV升一个档次。但是，对2000kVA及以上的变压器，按照GB／T6451-1999的规定，只能测量相电阻，而且标准规定相电阻的不平衡率应小于2％。从图2中我们可以看出： 　　 　　Rao=Ra+0.5Ryab+Rs 　　 　　Rbo=Rb+0.5Ryab 　　 　　Rco=Rc+0.5Ryab+Rybc+Rs，Ryab=Rybc 　　 　　Rco=Rc+1.5Rybc+Rs 　　 　　因为Ra=Rb=Rc，所以不难看出：Rbo最小；Rao比Rbo略大，多了Rs引线的电阻；Rco比Rbo多了Rybc+Rs的引线的电阻。 　　 　　因此，在结构上Rco&gt;Rao&gt;Rbo,这完全是产品结构造成的。有的用户刻意地要求三相电阻的不平衡率小于2％，这是不客观的。如果配电变压器的三相电阻不平衡率小于2％，则该产品有可能存在问题，因为应该小的电阻没有小，可能是多根导线并绕时，其中的一根或几根没焊好，那么，这样本来是有故障的产品，会当成好产品出厂或参与运行。 　　 　　由于标准规定，用户有要求，有的制造厂为了满足标准要求，满足用户要求，采用如下办法：①增大B相引线电阻(缩小面积)。这样做极不可取，缩小面积的后果可能导致引线过热。②减小Rs和Rybc的电阻，即增大截面，如何增大截面呢?就是在Rs引线部分和1.5Rybc部分上再焊上铜排，有时补焊一块不够再焊一块。这样做既浪费了铜排，也不美观，而且对产品毫无好处，对运行就更无好处。那么目前应如何执行标准呢?无论是测量线电阻还是测量相电阻，都应符合规律，即Rac&gt;Rab=Rbc或Rco&gt;Rao&gt;Rbo，然后在出厂报告中注明其原因，使用单位参照出厂数据进行比较，而不要片面地追求小于2％的标准。 　　 　　参考文献： 　　 　　[1]GB6415l-1999，三相油浸式电力变压器技术参数和要求[S]． 　　 　　[2]JB／T50l-199l，电力变压器试验导则[S]．
&nbsp;

对配电变压器的电阻测量及分析，尤其是对低压电阻的测量与分析是各生产厂的一个难题，应妥善解决。

配电变压器的电阻测量及分析

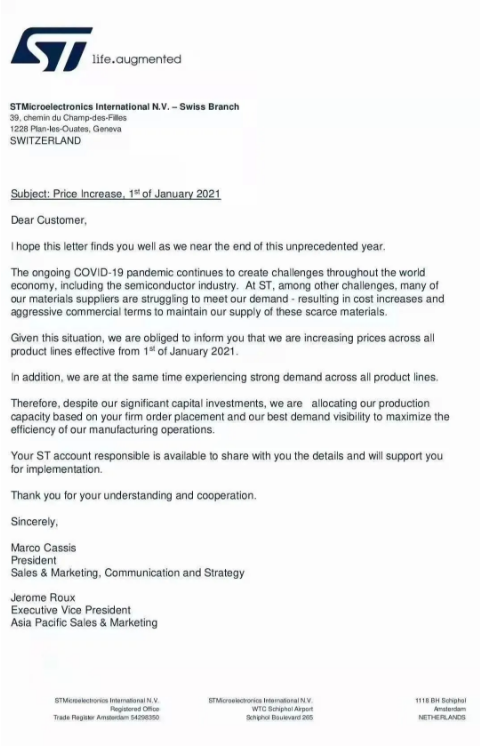

2020年下半年以来，&ldquo;缺货&rdquo;就一直是半导体供应链的热词。由于晶圆代工产能奇缺，导致半导体供应链缺货与涨价的现象在各个细分元器件领域不断涌现，缺货潮引发的&ldquo;多米诺骨牌&rdquo;，正在半导体行业持续发酵。
缺货涨价潮不断延伸，行业一度变得混乱不堪，市场上大量假货、翻新货横行，这些千奇百怪的造假方式相信是每一位采购朋友心中不可磨灭的痛！那么我们到底该如何应对这些关于产品质量和假货的问题呢？
为了解决采购对物料品质的担忧，圣禾堂做了这件事：
<h1 class="pgc-h-arrow-right">引进QC服务项目</h1>
要想真正判别出货品的真假，还得依赖实验室先进的仪器，为了真正做到零品质问题保障，我们引入了合作伙伴兔拉货网络科技的QC质检服务。现在圣禾堂所有来料都会在专业的QC实验室中经过标准化检测；
*附兔拉货QC实验室部分检测设备清单
<div class="pgc-img"><img class="syl-page-img" style="display: block; margin-left: auto; margin-right: auto;" src="https://p1-tt.byteimg.com/origin/pgc-image/7cece404d76a451a8b22a31ecf488bf4?from=pc" alt="品控体系再升级，所有来料均进行100%QC全检" width="562" height="1526" />
&nbsp;
</div>
<h1 class="pgc-h-arrow-right">360&deg;全方位检测</h1>
除了专业的设备外，圣禾堂的物料在质检时，会严格参照行业检验标准《IDEA-STD-1010B》进行360&deg;的全方位检验。真正做到为您的采购保驾护航！
<div class="pgc-img"><img class="syl-page-img" style="display: block; margin-left: auto; margin-right: auto;" src="https://p1-tt.byteimg.com/origin/pgc-image/eb8e659adb844089a0f4ba0bdb7ae3f3?from=pc" alt="品控体系再升级，所有来料均进行100%QC全检" width="517" height="375" />
&nbsp;
</div>
高专业检测团队
质检全程是由兔拉货专业的检测团队负责，这支团队是由5名经验丰富的质检从业人员组成。负责检验和试验物料是否已达到品质要求；专业的检测团队配合标准化的QC实验室，为实现零品质问题保障提供了最有效的力证。
质检全程是由兔拉货专业的检测团队负责，这支团队由5名资深的质检人员组成，在质检领域范围内具有极其丰厚的知识和经验。专业的检测团队配合标准化的QC实验室，为实现零品质问题保障提供了最有效的力证。
<div class="pgc-img"><img class="syl-page-img" style="display: block; margin-left: auto; margin-right: auto;" src="https://p1-tt.byteimg.com/origin/pgc-image/ae3d0bd425fb4a87a70207db4a1471d8?from=pc" alt="品控体系再升级，所有来料均进行100%QC全检" width="246" height="246" />
&nbsp;
</div>
圣禾堂品控体系的升级，进一步增强了对产品品质的保障，针对全部到货进行100%全检，做到零品质问题保障，相信我们的坚持与严格的品控管理能够让供应链更加安全可靠！让采购的工作变得更加简单放心！
<section data-color="rgb(166, 91, 203)">
<section data-tools="135编辑器" data-id="86032">
<section>
<section>
----------------------------------------------END----------------------------------------------
</section>
</section>
</section>
<img class="rich_pages" style="display: block; margin-left: auto; margin-right: auto;" src="https://mmbiz.qpic.cn/sz_mmbiz_png/kfs9nKjET15scTW3avox7MZpZ5wHkJ5DGEgG5ZTb9oBAgfst4FrANEtJh5EJtYLrlKPmSOXgN54hKB4GsR8Y2g/640?wx_fmt=png" width="158" height="158" data-s="300,640" data-type="png" data-ratio="1" data-w="322" />
(扫码加堂姐)
&nbsp;
<img class="rich_pages" style="display: block; margin-left: auto; margin-right: auto;" src="https://mmbiz.qpic.cn/sz_mmbiz_png/kfs9nKjET17hcib6XAcxgaPZicNZz7icg9Ol4ziaHGYqO9lOU6ohZp2kVYwicUr6gLSkzbvoS0jUG4VYy16XFr0jZIg/640?wx_fmt=png" width="659" height="172" data-s="300,640" data-backw="578" data-backh="151" data-type="png" data-ratio="0.2611111111111111" data-w="1080" />
</section>

2020年下半年以来，“缺货”就一直是半导体供应链的热词。由于晶圆代工产能奇缺，导致半导体供应链缺货与涨价的现象在各个细分元器件领域不断涌现，缺货潮引发的“多米诺骨牌”，正在半导体行业持续发酵。

品控体系再升级，所有来料均进行100%QC全检

压敏电阻器概念及电极制作方法简介
钛酸锶环形压敏电阻器（STR） 是以SrTIO3为主要成分，添加微量稀土元素及金属氧化物，经球磨、喷雾造粒、成型、高温还原气氛下烧结，再经热处理，印制银电极，电性能测量分选而制得的，是国际上八十年代末九十年代初发展起来的一种新型多功能复合电子元件。 该产品结构简单，制造工艺流程短，适应于自动化大生产，原材料（除银浆外）全部国产化，因此成本较低，从配方到工艺有许多独特之处，适合于国内的设备和材料。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-11/c6e78e84ef624959b4180a9a77b12bc5-mceu_65603449511607654245687.png" />
压敏电阻器有孔多层型电极制作方法：
一种压敏电阻器有孔多层型电极制作方法，经电阻体两侧镀金属层、制金属极片、将该极片打小孔、制薄形焊锡片、按中间层为电阻体、两侧由内及外依次是金属镀刷层、焊锡片、金属极片的次序排列好，相合、固定、加压，进行钎焊、冷却而成。本方法制得的电极，各层的焊接面均匀度好，工作时电通流量大而匀，可比相同

钛酸锶环形压敏电阻器（STR） 是以SrTIO3为主要成分，添加微量稀土元素及金属氧化物，经球磨、喷雾造粒、成型、高温还原气氛下烧结，再经热处理

压敏电阻器概念及电极制作方法简介

常用电阻器分类知识大全
1、电位器 电位器是一种机电元件，电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/fadd0f649284469b9609e926c5419824-微信截图_20201209174919.png" alt="电位器" width="578" height="326" /> 1.1合成碳膜电位器 电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。特点是分辩力高耐磨性好，寿命较长。缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。
 1.2有机实心电位器 有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可*性高、耐磨性好的优点。但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。在小型化、高可*、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
 1.3金属玻璃铀电位器 用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。
 1.4绕线电位器 绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。主要用作分压器、变阻器、仪器中调零和工作点等。
 1.5金属膜电位器 金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
 1.6导电塑料电位器 用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可*性极高、耐化学腐蚀。用于宇宙装置、导弹、飞机雷达天线的伺服系统等。
 1.7带开关的电位器 有旋转式开关电位器、推拉式开关电位器、推推开关式电位器。
 1.8预调式电位器 预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。
 1.9直滑式电位器 采用直滑方式改变电阻值。
 1.10双连电位器 有异轴双连电位器和同轴双连电位器
 1.11无触点电位器 无触点电位器消除了机械接触，寿命长、可*性高，分光电式电位器、磁敏式电位器等。
 2、实芯碳质电阻器 用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。 特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/9fe45593569948489829384c87782af4-微信截图_20201209175334.png" alt="实芯碳质电阻器" width="558" height="298" />
3、绕线电阻器
用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。 绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/89c36f6c52c24c8b8d46e32d06cdde1d-微信截图_20201209175649.png" alt="绕线电阻器" width="561" height="340" /> 4、薄膜电阻器 用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。主要如下：
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/8b8a456655b14e3fa21b0345e4feffca-微信截图_20201209175731.png" alt="薄膜电阻器" width="560" height="283" /> 4.1碳膜电阻器 将结晶碳沉积在陶瓷棒骨架上制成。碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。
 4.2金属膜电阻器。 用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。 金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。在仪器仪表及通讯设备中大量采用。
 4.3金属氧化膜电阻器 在绝缘棒上沉积一层金属氧化物。由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。
 4.4合成膜电阻 将导电合成物悬浮液涂敷在基体上而得，因此也叫漆膜电阻。 由于其导电层呈现颗粒状结构，所以其噪声大，精度低，主要用他制造高压，高阻，小型电阻器。
 5、金属玻璃铀电阻器 将金属粉和玻璃铀粉混合，采用丝网印刷法印在基板上。 耐潮湿，高温，温度系数小，主要应用于厚膜电路。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/10e24a6c71444a808f8f7a2467f6e5a2-mceu_66195784821607508193253.png" />
 6、贴片电阻SMT 片状电阻是金属玻璃铀电阻的一种形式，他的电阻体是高可*的钌系列玻璃铀材料经过高温烧结而成，电极采用银钯合金浆料。体积小，精度高，稳定性好，由于其为片状元件，所以高频性能好。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/83caf009e95248eeba3b0f4aabd27fef-mceu_24018246431607508207832.png" alt="贴片电阻SMT" width="482" height="231" />
 7、敏感电阻 敏感电阻是指器件特性对温度，电压，湿度，光照，气体，磁场，压力等作用敏感的电阻器。 敏感电阻的符号是在普通电阻的符号中加一斜线，并在旁标注敏感电阻的类型，如：t.v等。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/d41cbe6382ab455cb6107ac46368060c-mceu_43084105641607508229984.png" alt="敏感电阻" width="520" height="327" />
 7.1压敏电阻 主要有碳化硅和氧化锌压敏电阻，氧化锌具有更多的优良特性。
 7.2湿敏电阻 由感湿层，电极，绝缘体组成，湿敏电阻主要包括氯化锂湿敏电阻，碳湿敏电阻，氧化物湿敏电阻。氯化锂湿敏电阻随湿度上升而电阻减小，缺点为测试范围小，特性重复性不好，受温度影响大。碳湿敏电阻缺点为低温灵敏度低，阻值受温度影响大，由老化特性，较少使用。 氧化物湿敏电阻性能较优越，可长期使用，温度影响小，阻值与湿度变化呈线性关系。有氧化锡，镍铁酸盐，等材料。
 7.3光敏电阻 光敏电阻是电导率随着光量力的变化而变化的电子元件，当某种物质受到光照时，载流子的浓度增加从而增加了电导率，这就是光电导效应。
 7.4气敏电阻 利用某些半导体吸收某种气体后发生氧化还原反应制成，主要成分是金属氧化物，主要品种有：金属氧化物气敏电阻、复合氧化物气敏电阻、陶瓷气敏电阻等。
 7.5力敏电阻 力敏电阻是一种阻值随压力变化而变化的电阻，国外称为压电电阻器。所谓压力电阻效应即半导体材料的电阻率随机械应力的变化而变化的效应。可制成各种力矩计，半导体话筒，压力传感器等。主要品种有硅力敏电阻器，硒碲合金力敏电阻器，相对而言，合金电阻器具有更高灵敏度。
&nbsp;

电位器是一种机电元件，电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。

常用电阻器分类知识大全

外接再生电阻器时容量的设定分析
要将外接再生电阻器连接到伺服单元时，必须对再生电阻容量Pn 600进行设定. &nbsp;&nbsp; 设定值因外接再生电阻器的冷却状态而异. &nbsp; &nbsp;自冷（自然对流冷却）方式时：请设定实际安装的再生电阻容量（W）20%以下的值。 &nbsp; &nbsp;强制风冷方式时：请设定实际安装的再生电阻容量（W）50%以下的值。 &nbsp;&nbsp; 用户参数Pn 600的设定单位：10W。 &nbsp;&nbsp; 例如：强制风冷方式的外接再生电阻器的容量为100W时 &nbsp; &nbsp;可处理的再生电力为：100W*50%=50W &nbsp; &nbsp;再生电阻容量Pn 600的设定值为：50W/10W=5
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-09/bd39236a4dea4814af095b111ca07194-mceu_11383017911607505696470.png" />
 &nbsp;&nbsp; &nbsp;注：外接再生电阻器时，为了增加再生电阻器的容量（W），而将多个小容量的再生电阻器组合起来使用。在选择方面请注意，包含电阻值的误差在内的值要大于下述表中的最小允许电阻值，否则流过再生电路的电流就会增大，有可能造成电路击穿。 &nbsp;&nbsp;&nbsp; &nbsp;&nbsp; *1、假定在自冷方式时的可处理再生电力（20%）. &nbsp;&nbsp; *2、（）内所示的值表示专用选购件再生电阻单元JUSP-RA04的值。 &nbsp;&nbsp; *3、（）内所示的值表示专用选购件再生电阻单元JUSP-RA05的值。

要将外接再生电阻器连接到伺服单元时，必须对再生电阻容量Pn 600进行设定.

外接再生电阻器时容量的设定分析

通讯继电器的技术与标准有哪些?
一、通讯继电器的结构与设计
现代程控交换机中所用的继电器几乎100%是有接点的PCB电磁式继电器，在结构上第一第二代通讯继电器绝大多数是拍合式磁路结构，推杆式机械传递，采用双子接点，接点材料用AgPd合金。从第二代开始为了提高其灵敏度，结构上使用了钐钴高能合金的永磁体组成桥式磁路，但相当一部分继电器仍做成单稳态的。不过从第三代开始，结构形式与第一、第二代截然不同，几乎全都做成了含高能永磁体的双线圈对称平衡翘板式磁路结构，接点点焊在带料上后整体注塑，精度要求更高，极灵敏，设计裕度很小，用料要求也极高。
目前，国内对一、二、三代通讯继电器的设计制造大有人在，但对第四代通讯继电器则无人问津，说明眼下我国继电器行业总体的继电器设备制造水平、产品的设计水平以及生产管理水平等与国际相比还有相当的差距。 &nbsp; 这些差距表现为：
&nbsp;⑴ 除用于航天、军用方面的继电器设计外，民用、商用继电器缺少标准的设计规范，不夸大地说，绝大多数国内继电器制造商目前仅停留在追踪仿研的水平上；
&nbsp;⑵ 对超小形带有永磁体的各式磁路结构，缺少工厂实际的分析与计算，继电器制造商尚不能比较正确地描述和利用怎样的磁路结构形成的"三维场"是最佳的，特别是在小工作气隙、且有较大漏磁分布的情况下如何有效的利用磁能；
⑶ 没有人对边缘新型材料、新工艺进行深入的研究、分析和实用化。如超细电磁线、高能永磁体、优异的工程塑料以及继电器辅料等，通信继电器的设计缺少有效的技术支撑。
⑷ 缺少既懂继电器基础理论、设计、工艺技巧又能熟知继电器专用制造设备的工程技术人才。目前的情况是：继电器产品设计人员、设备设计制造人员是二支队伍，缺少技术上的磨合，一般搞一代、二代、三代通讯继电器设计与制造问题不大，但涉及第四代超小型通讯继电器恐怕就不那么得心应手了。
&nbsp;⑸ 绝大多数企业少有能力制造高速、高效、重复性好、一致性好的机电合一的生产线。通讯继电器的制造技术国内仿研通讯继电器历史久远,大约从七十年代末就开始了最早追踪仿研工作，对象是ITT的RZ式DIP继电器,尺寸为20&times;10&times;10,点负载为1A 30VDC，最大电流为2A。我们称之为第一代继电器，设计和工艺制造方式为手工。这类继电器目前最好水平是宁波汇港电子，作业能力：90万只/月（每天二班），继电器为无极中性。第二代带永磁体的单稳态通讯继电器国内独立也能制造，作业方式为手工。作业能力：2万只/月（手工），（全仿OMRON&nbsp;&nbsp; G6A型），如果是半自动水平：上海OMRON&nbsp; G6A,作业能力：12Kp/8h&nbsp; 1线/月。厦门Siemens D2&nbsp; 作业能力800Kp/二班1线/月。已见的第三代通讯继电器几乎100%地使用自动机作业，由专用设备组成的生产线制造，典型的生产线可参见北京松下的TX线。 生产作业特征：
（1）已不再是单件生产最后组装的生产模式。
（2）连动作业，几乎没有手工，全部由专用的机械装罩完成。
（3）采用了现代技术如微焊接技术、细线绕制技术、组合塑压成型技术、激光焊接技术、接点跟踪（超行程OT量）调整技术、小端子打扁技术、去磁、充磁技术、气密性塑封技术以及多参数特征综测检查技术等。
（4）作业能力：1500 Kp/线、二班、/月。 至于第四代通讯继电器目前只见到了样品，没见过制造过程。不过从结构上分析，其作业方式应同第三代继电器相似。
二 通讯继电器标准
由于通讯继电器的特殊性,使得由于所装整机(交换机)的不同，继电器标准也不同。近年IEC对用于交换机的通讯继电器有新的规定，其标准体系也是源于IEC255-7等四个继电器基础标准，详见表1。国内交换机制造商由于所生产的交换机形式不一，对继电器要求也不一样。出自应用的考虑，原邮电部领导编订过一份统一用于程控交换机的标准，但由于实施的困难，邮电标准至今未颁布。目前各整机厂均要求通信继电器供应单位要按自己的企标供货，如04机的元件采购规范、C&amp;C08的元件认购标准等。
三．通讯继电器讨论
1交换机中一定要用继电器吗？据设计和制造交换机的人称至少在目前交换机中还必须使用小型PCB继电器。
（1） 电磁继电器在交换机中的功能 a． 用户板的门电路输出； b． 中继板的出入线中继信号； c． 电源板的功率切d． 换； e． 监控板的铃流输出。&nbsp;&nbsp; &nbsp;一般局用交换机里至少每线用三只继电器。
（2） 电磁继电器的无可替代的优点在交换机中得到了充分的发挥，这些优点是： a． 高的绝缘输入输出阻抗比； b． 接点负载可在极宽的领域内变化， c． 一般从10mV 10mA直到 50V 2A /DC， d． 且可带电缆性负载； e． 小的功耗：一般只有0.15W最多0.2W， f． 这一点对大批量使用机电元件的供电电源来说省电是绝对必要的； g． 廉价，h． 对每门交换机的成本已从100$/线下降到了20$/线来说是特别有竞争力的。
当然，据说干脆不用有接点继电器的交换机也在试验摸索中，不过距离实用化尚需时日。因此可以认为在本世纪的最初一、二十年中，程控交换机中使用低成本的小型、超小型DIL、SMD式通讯继电器是绝对需要的。 &nbsp; 2、电磁继电器的市场寿命还能维持多久？
表2给出了曾经用于电话交换机中的继电器的使用寿命情况：笔者认为第三、第四代产品2005~20年间，在程控交换机中一般是不会被淘汰的。
3&nbsp; 我们距离独立制作第三、第四代继电器还有多远？&nbsp; &nbsp;&nbsp;&nbsp; （1）现状&nbsp;&nbsp; 见表4
（2）研发第四代继电器的条件
<ol>
<li>改革开放,我国制造继电器的整体水平、工艺技术基本上与国际接轨,有一批懂技术、懂专业、懂管理的专业工程技术人员。</li>
<li>有相当的经济实力，c. 如资金、厂房、工装制造能力、专用设备d. 制造能力等。</li>
<li>有国外现成的成功经验和失败教训。</li>
<li>有需求市场和成本上的竞争力</li>
</ol>
（3）研发第四代通讯继电器的主要难点：表5给出了制造这种继电器的主要难点。 结论
(1) 通讯继电器绝对是一个很有发展前途的元件,尤其对有线提通信的应用而言，在进入本世纪初的10~15年里将不会改变。椐有关专家预测至2005年单局用交换机一项就需要第三代/第四代通讯继电器近10亿只，可见市场之广阔。 （2）从继电器专业生产技术看，国内很多大厂已具备研发或借助国外专业厂商力量研发第三代乃至第四代通讯继电器的能力，厦门宏发已经开始了这方面的工作，他们自己独立开发的第三代通讯继电器预计2005可进入小批量生产。 （3）周边配套协助厂家已很具规模，如专营漆包线的大连富士，珠海蓉胜，专营多轴高速卷线机的日特机械（这是一家以对绕制过程中线的张力控制很有研究的厂商）。提供良好注塑技术和设备的住友公司以及能够提供各式联合综测仪器制造商等等。 （4） 如果说10年前中国继电器制造商还在通讯继电器外围徘徊的话，那么现在可以肯定地说，这种局面已经永远不存在了，取而代之的将是以矫健的姿态，务实地迈入高精度、高技术质量的超小型（SDT）（DIL）通讯继电器的制造行列中去。 &nbsp;
&nbsp;

现代程控交换机中所用的继电器几乎100%是有接点的PCB电磁式继电器，在结构上第一第二代通讯继电器绝大多数是拍合式磁路结构

通讯继电器的技术与标准有哪些?

通过对数字式时间继电器在电磁干扰情况下的误动原因的分析，初步论述了数字式时间继电器在这种干扰条件下的抗干扰措施，为进一步提高数字式时间继电器抗干扰性能和可靠性提出参考依据。
　　随着数字技术和相关专业的不断发展，继电保护技术也有了很大发展，如静态继电器在电力系统中的应用，其中数字式时间继电器作为基础元件，已广泛应用于各种继电保护及自动控制回路中，使被控制设备或电路的动作获得所需延时，并用以实现主保护与后备保护的选择性配合。
　　数字式时间继电器用于继电保护，首先用于替换电磁型和晶体管型时间继电器。它可缩短过流保护的级差，减少维护量，提高保护的动作正确率。保护了主系统及主设备的安全稳定运行。由于它具有精度高、稳定性好、整定方便、直观、改变定值无需进行校验、整定范围宽等特点，深受用户的欢迎。由此数字式时间继电器在电力系统中得到广泛应用。
　　但近几年，数字式时间继电器在电力系统中多次出现误动，给用户造成很大的损失。误动的原因如系统环境差、使用维护问题、产品质量问题、器件损坏、抗干扰性能差等等原因，但最难处理的问题是数字式时间继电器抗干扰性能差，本文在此针对数字式时间继电器抗干扰性能方面，提出了自己的看法，供参考。
　　1 提高抗干扰能力方法
　　1.1 干扰的主要来源
　　在电力系统运行中的继电器受到干扰主要是电磁干扰，来源有以下几种
　　(1)直流低压回路断开电感性负载(如接触器、中间继电器等)或电磁型电流、电压继电器触点抖动时，常会产生快速瞬变脉冲组电波;
　　(2)高压变电所临近高压电器设备操作时产生的感应干扰;
　　(3)移动电话、携带式步话机和相邻或附近设备发生的调频电磁波及电弧放电时产生的高频电磁辐射;
　　(4)设备中脉冲电路、时钟回路、开关电源、收发讯机等通过空间传播的电磁能量;
　　(5)带电荷的操作人员触及到设备的导电部件时产生放电。
　　1.2 电磁干扰的传播方式
　　电磁干扰的传播方式主要有两种形式，即传导和辐射。传导是通过导线以电流或电压的形式作用在继电器上。辐射是通过空间以电磁场的形式作用于继电器上。对于数字式时间继电器主要的传导路径为电源线。因此抑制传导干扰的主要部分在数字式时间继电器的电源部分。
　　1.3 提高抗干扰的措施
　　根据电磁干扰的来源和干扰方式及数字式时间继电器的工作特点，对数字式时间继电器提高抗干扰能力采用的措施主要从以下方面进行解决。
　　(1) 电源输入端增加EMI 滤波器。EMI 滤波器是一种低通滤波器，由无源元件构成的多端口网络。它不仅能衰减由传导传播干扰方式引起的干扰，同时也对辐射干扰方式的干扰有显著的抑制作用。这样的滤波器对于低频(20&mdash;100kHz)特别有效。再通过选用合适的铁氧体材料铁芯，它的抑制频率范围可增大到400MHz。
　　由于数字式时间继电器的体积小，受结构的限制，成型的EMI 滤波器一般体积较大，不适用。而继电器工作频率不高，设计及工艺相对要求不高，同时也可降低成本，因此在电路里直接设计出EMI滤波器是非常可行的。
　　配件经严格筛选，可选到接近理想状态，但实际上存在偏差。
　　滤波器中介质电容、电感均可改变，适当变化期间的耦合，对于线路开关、接触器、执行机构，触点抖动产生的瞬变干扰能起到充分的抑制作用。
　　(2) 数字电路抗干扰一般措施
　　①时钟频率应在工作允许的条件下选用最低的;② 必须对电源线，控制线去耦以防止外部干扰进入;③ 每个集成电路的电源与地之间要加去耦电容。要求电容的高频性能好;④ 在速度不快的信号线上加去耦电容。
　　(3) 合理设计印刷电路板 ① 印刷板上的电源与地线要呈&ldquo;井&rdquo;字形布线，以均衡电流，降低线路电阻;②布线时高、低压线分开，交、直流分开;③输入、输出线不要紧靠时钟发生器、电源线等电磁热线，不要紧靠复位线、控制线等脆弱信号线;④ 相邻板间交叉布线;⑤ 尽量减少电源线走线的有效包围面积，这样可以减少电磁耦合;⑥相邻层布线应互相垂直;⑦走线不要有分支，以防导致反射和产生谐波;⑧正确接入旁路电容。数字电路在工作时，电流突变较大，会产生很强噪声信号，应按图4 在电源线上正确接入旁路电容;⑨ 接地点集中。
　　(4) 合理配线 ① 输入电源线与地线应尽量短;② 板与板间的连线或接插件连线应尽量短。且线与线间分开;③ 配线时，电源线与触点引出线应分开;④ 正、负电源线应互相绞合，以降低共模干扰。
　　(5) 采用新工艺 ① 采用贴装技术采用表面贴装装封技术，可以显著减少由于器件的引线较长而产生的杂散寄生电容、电感，简化了屏蔽的设计，所以在很大程度上减少了电磁干扰和射频干扰。②采用多层线路板从2 层印制电路板改为4 层印制电路板，可大大改善发射和抗扰度性能。
　　2 结 语
　　以上分析了数字式时间继电器抗干扰的问题。经实际应用，解决了以前数字式时间继电器所存在的干扰问题，动作可靠性有很大提高，在某项电力系统中现场应用，也得到了证实。

通过对数字式时间继电器在电磁干扰情况下的误动原因的分析，初步论述了数字式时间继电器在这种干扰条件下的抗干扰措施，为进一步提高数字式时间继电器抗干扰性能和可靠性提出参考依据。
