据央视新闻消息，重庆高新区新冠肺炎疫情防控领导小组办公室公布的信息显示，重庆西永微电园SK海力士半导体（重庆）公司一外籍员工11月26日自公司经成都出境后，在境外检出新冠病毒核酸阳性，初步判断为无症状感染者。
　　<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/777aad4446c24312a1893c01907cc608-下载.jpg" alt="配单侠" width="448" height="507" />
　　受其影响，目前SK海力士半导体（重庆）限公司暂时停产，实行全封闭管理，对所有员工进行隔离并连夜开展核酸检测。

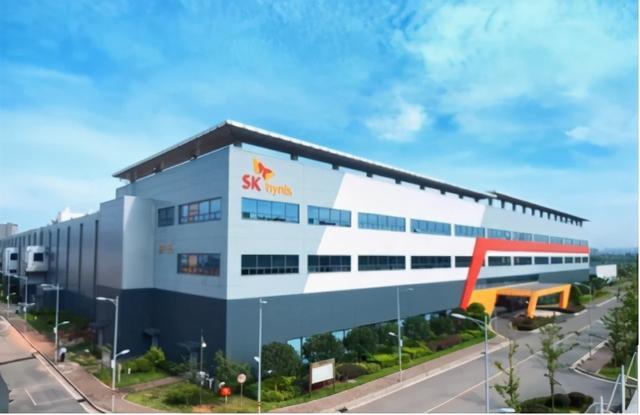

　　据悉，SK海力士重庆工厂成立于2013年7月15日，主要从事半导体产品的探针测试、封装、封装测试、模块装配和模块测试等半导体后工序服务。目前主要生产适用于移动终端的闪存产品Nand Flash，产品主要应用于智能手机、平板电脑、USB等移动终端设备。
　　<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/301b5b52875a408f8b06b6df2462b7d5-下载 (1).jpg" alt="配单侠" width="640" height="327" />
　　重庆SK海力士项目将分两期建设，一期的NAND Flash存储芯片封装测试生产线投资3亿美元，占地面积500亩，2014年下半年正式投产。
　　根据此前媒体报道，SK海力士重庆工厂二期项目产能目前已达到百分之百，重庆SK海力士两期工程的综合年产量将占到整个SK海力士闪存产品的40%以上，成为其全球海外较大的封装测试基地。这也意味着，此次SK海力士重庆工厂的临时停产将会直接影响到SK海力士40%的闪存封测产能，若停产时间拉长将会影响全球闪存的出货。根据TrendForce的数据显示，今年三季度SK海力士在全球闪存市场的份额为11.3%。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/35ced40d93df4e9a95dea365e0357e30-mceu_60138659141606805563017.jpg" alt="配单侠" width="537" height="348" />
　　我们都知道，存储芯片作为半导体元器件中不可或缺的组成部分，有着非常广泛的应用，在内存、消费电子、智能终端等领域均有运用。随着大数据、云计算、物联网等发展，其在整个产业链中扮演的角色将更加重要。
　　而作为世界第三大DRAM制造商的海力士，其近几年的发展还是不错的，就在上个月就有消息传出，存储大厂SK海力士与英特尔在韩国当地时间10月20日上午共同宣布签署收购协议，根据协议约定，SK海力士将以90亿美元收购英特尔的NAND闪存及存储业务。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/3433a96babc940d884faa79dfe18a76c-mceu_40239220851606805589819.jpg" alt="配单侠" width="587" height="369" />
　　NAND闪存、DRAM作为重要的存储芯片，被广泛应用于手机、电脑等终端设备当中，是不可或缺的高成本核心器件。在这一领域，三星在NAND市场所占份额为35.9%，占据榜首，SK海力士和英特尔分占9.9%和9.5%。预计SK海力士收购英特尔NAND业务后，市占率有望提升至20%，企业用SSD市场更有望赶超三星位居全球榜首。
　　虽然，现在SK海力士重庆工厂暂时停产。但是也有相关人士认为鉴于中国目前应对新冠疫情检测的速度，预计一两天之内SK海力士重庆工厂全部员工即可完成核酸检测，如无意外，生产有望下周恢复。
免责声明：文章和素材皆来源于网络，如有疑问请联系删除*

据央视新闻消息，重庆高新区新冠肺炎疫情防控领导小组办公室公布的信息显示，重庆西永微电园SK海力士半导体（重庆）公司一外籍员工11月26日自公司经成都出境后，在境外检出新冠病毒核酸阳性，初步判断为无症状感染者。

突发！SK海力士重庆工厂暂时停产！又一波涨价潮？

<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/d3304c90057349b08e8dae103c7e752c-mceu_13416851311606804253289.png" />
业界符合汽车规格的 3.3mm x 3.3mm 封装 40V 双 MOSFET
DMT47M2LDVQ是业界符合汽车规格的 PowerDI&reg; 3333-8 封装 40V 双 MOSFET。DMT47M2LDVQ 大小仅 3.3mm x 3.3mm，可以取代两个分布式MOSFET，以减少众多车用功能中电路板所占用的空间，包括电动座椅控制以及先进驾驶辅助系统 (ADAS) 等。
DMT47M2LDVQ 整合了两个 n 信道增强模式 MOSFET，并就此配置实现了业界最低的 RDS(ON)- 在 10V 的 VGS 和30.2A 的 ID 时仅为 10.9m&Omega;。在如此低的导通电阻下，无线充电或马达控制等产品应用中的传导损耗可降至最低。在 10V 的 VGS 和 20A 的 ID 时，典型的闸极电荷为14.0nC，将切换损耗降至最低。
DMT47M2LDVQ 的高导热效率 PowerDI&reg; 3333-8 封装的结壳间热阻 (Rthjc)为 8.43&deg;C/W，可以开发出比单独封装MOSFET 功率密度更高的终端产品应用。
低质量因子 (RDS(ON) x QG)，降低功率损耗
低热阻可达成高功率密度
10.9mm&sup2; PCB 面积占用 &nbsp; &nbsp; SOT223 所占用面积的 46% PCB 区域
符合汽车规格
<a href="http://go.diodes.com/e/27642/FET-in-3-3mm-x-3-3-Package-pdf/mp91xg/945213887?h=SIC6pVQKOLpxClU9C9q0Ls_VCdvlo25nBjNZS5zjpLY">检视详细信息</a>
&nbsp;
配备可编程 PFM/PWM、符合汽车规格的高效率低电压降压转换器
AP61100Q与AP61102Q是符合汽车规格的 1A 同步降压转换器，拥有宽广的 2.3V 至 5.5V 输入电压范围，以提供负载点(POL) 产品应用。AP61102Q 另有电源稳定侦测功能，具备汲极开路电源稳定输出。两个装置皆整合 110m&Omega; 高侧电源 MOSFET 和 80m&Omega; 低侧电源 MOSFET，能提供高效率的 DC-DC 降压转换功能，从 5V 和 3.3V 的输入电轨转换。
AP61100Q 和 AP61102Q 可设定为于低输出电压涟波下不考虑负载的脉宽调变 (PWM) 或脉波频率调变 (PFM)，即使在 5mA 轻载时亦可产生高达89% 的效率。
由于采用固定导通时间控制 (COT)，AP61100Q 和 AP61102Q 皆可达成快速的瞬时反应、简化回路稳定及降低输出电压涟波，而没有多余外部组件。
轻载时也能维持高效率：1&micro;A 关闭电流、PFM 操作时以 15&micro;A 静态电流运作
高设计弹性：
输入电压范围：2.3V 至 5.5V
输出电压范围：0.6V 至 3.6V
于 2.2MHz 下运作以适用于小电感，并避开 MW 无线电频带频率
装置封装：SOT563 (1.6mm x 1.6mm)
<a href="http://go.diodes.com/e/27642/-Converters-for-Automotive-pdf/mp91xl/945213887?h=SIC6pVQKOLpxClU9C9q0Ls_VCdvlo25nBjNZS5zjpLY">检视详细信息</a>
&nbsp;
符合汽车规格的 40V、3.5A、2.2MHz 同步降压转换器可实现高效率和低 EMI
AP64350Q、AP64351Q和AP64352Q皆为 40V 高效率同步 DC-DC 降压转换器，符合 AEC-Q100 Grade 1 等级规范，通过 PPAP，且以 IATF 16949 标准认证的生产设施制造。
AP6435xQ&nbsp;采用特殊的闸极驱动器/自举式设计，能在&nbsp;LDO&nbsp;模式下运作，实现近乎100%&nbsp;的工作周期。负载电流接近零时，装置便会进入脉波频率调变&nbsp;(PFM)&nbsp;模式，以提升效率。AP64350Q&nbsp;与&nbsp;AP64352Q&nbsp;拥有外部设定的切换频率，使其得以与外部频率同步，而&nbsp;AP64351Q&nbsp;的额定切换频率为&nbsp;570kHz。
AP6435xQ&nbsp;采用频率展频&nbsp;(FSS)&nbsp;技术&nbsp;(具&nbsp;&plusmn;6%&nbsp;的切换频率抖动)，可避免发射的能量停留在任一频率过久，藉此降低&nbsp;EMI。
AP64351Q&nbsp;和&nbsp;AP64352Q&nbsp;具有能降低涌浪电流的可编程软启动功能，而AP64350Q&nbsp;和&nbsp;AP64351Q&nbsp;的外部补偿可将回路响应优化。
支持高达 +125&deg;C 的环境温度
输入电压范围：3.8V 至 40V
输出电压范围：0.8V 至将近 100% 的 VIN (LDO 模式)
低静态电流：22&mu;A (IQ)；停机电流：1&mu;A
装置封装：SO-8EP
<a href="http://go.diodes.com/e/27642/rs-Deliver-High-Efficiency-pdf/mp91xs/945213887?h=SIC6pVQKOLpxClU9C9q0Ls_VCdvlo25nBjNZS5zjpLY">检视详细信息</a>
&nbsp;
符合汽车规格的超级势垒整流器 (SBR) 提供电源线防护
SBR20M150D1Q是一款符合汽车规格的超级势垒整流器 (SBR&reg;) 二极管，采用专利和专有技术大幅减少功耗并改善汽车应用的耐用度。
SBR20M150D1Q (20A，150V) 具备低正向电压降 (最高 0.9V)，且达到突崩额定值。上述特色对于敏感的汽车系统 (如 ECU、BCM 和信息娱乐系统) 至关重要，可降低复杂性，提供反极性保护，且具备极佳的瞬态电压承受能力。
SBR20M150D1Q 符合 ISO7637-2* 标准，提供坚固耐用的解决方案，可避免受到 12V 和 24V 汽车供电线的电气干扰。
*依据国际标准 ISO7637-2 第三版：24V 系统的脉冲 1、2a、3a 和 3b 完成测试。
低压降 (VF) 可减少功率损耗，进而提升功率效率
低反向漏电 (IR) 提供反向保护效能，在高温环境下亦可维持效能
<a href="http://go.diodes.com/e/27642/des-supply-line-protection-pdf/mp91y2/945213887?h=SIC6pVQKOLpxClU9C9q0Ls_VCdvlo25nBjNZS5zjpLY">检视详细信息</a>
&nbsp;
汽车应用的反极性保护
此二极管阻挡反向供应的电流，保护负载避免损坏。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/4c970222da934141ae2118559fc6a0a2-mceu_27001833021606804290831.png" />
符合汽车规格的 PNP 晶体管，适用于汽车矩阵式 LED 照明
ZXTP56060FDBQ和ZXTP56020FDBQ双极 PNP 晶体管的设计可实现最佳的功率密度，为汽车 OEM 提供高效率的解决方案，适用于控制矩阵式 LED 灯组。这些灯组用于自适应 LED 头灯和动态 LED 方向灯。
ZXTP56020FDBQ 于 700mA 的 LED 电流下具有最大 200mV 的 VCE(SAT)。这有助于减少功耗并降低操作温度，进而改善系统寿命和可靠性。
ZXTP56060FDBQ 和 ZXTP56020FDBQ 的功耗最高达2.47W，可实现更精巧的设计。
体积小巧的 DFN2020 封装：4mm&sup2; (提供更高的功率密度)
适合边缘照明应用
<a href="http://go.diodes.com/e/27642/motive-Matrix-LED-Lighting-pdf/mp91y6/945213887?h=SIC6pVQKOLpxClU9C9q0Ls_VCdvlo25nBjNZS5zjpLY">检视详细信息</a>
&nbsp;
适合汽车应用且符合汽车规格的 USB 充电端口控制器及电源切换器
PI5USB2546AQ是符合汽车规格的 USB 充电端口控制器及负载侦测电源切换器，其中整合 USB 2.0 高速数据传输线 (D+/D-)，兼容于 CDP/DCP USB BC1.2 以及非 BC1.2 规范装置。本产品符合AEC-Q100 Grade 3 等级规范，于支持 PPAP 文件的 IATF 16949 认证设施制造。
PI5USB2546AQ 采用整合式 73-m&Omega; 高侧 MOSFET 作为配电切换器，适用于具有重电容负载及可能遭遇短路的各种应用。本装置支持电源唤醒 (Power Wake) 及端口电源管理 (PPM) 等两种独特的电源管理功能，适合多端口应用使用。其他功能包括在休眠模式期间充电，以及单触鼠标/键盘唤醒。
依据 USB 电池充电规格 1.2 支持 CDP/DCP 模式
自动 SDP/CDP 切换，适用于未要求 CDP 端口的装置
以自动选择支持非 BC1.2 充电模式
分配器 1A 模式
分配器 2A 模式
分配器 2.4A 模式
DCP-1.2V 模式
支持 -40 至 85&deg;C 环境温度范围
整合式高侧 MOSFET，于单一芯片支持模式侦测及电源切换器功能
两项可编程的电流阈值，提供弹性协助设定电流限制及负载侦测阈值
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/f7e8ef5590ef41dd8f03ff68b461bfba-mceu_48715443031606804313410.png" />
汽车应用的 USB 充电埠控制器
&nbsp;
符合汽车规格的降压式 LED 驱动器，为内部及外部 LED 照明提供简单而坚固耐用的解决方案
AL8843Q与AL8862Q是两款符合汽车规格的 DC-DC 降压转换器，适用于驱动车辆内外部单一或多重 LED 灯条。产品应用包括日行灯 (DRL)、雾灯、方向灯，及煞车/停车灯。
AL8843Q 与 AL8862Q 的供应电压皆从 4.5V 到 40V (AL8862Q 达 55V)，可承受严重的电压变化，例如冷启动或熄火/启动操作时的负载突降，不会产生对应的 LED 驱动器电流衰减问题。
适用于汽车 LED 灯的经济实惠、高功率 LED 驱动器解决方案
供 PWM 调光或模拟调光的单接脚
输入电压与 LED 电流 (AL8843Q)：4.5V 至 40V/3A
输入电压与 LED 电流 (AL8862Q)：5V 至 55V/1A
<a href="http://go.diodes.com/e/27642/-Diodes-AL8843Q-NPA-122019-pdf/mp91yj/945213887?h=SIC6pVQKOLpxClU9C9q0Ls_VCdvlo25nBjNZS5zjpLY">检视 AL8843Q 的详细信息</a>
<a href="http://go.diodes.com/e/27642/-Diodes-AL8862Q-NPA-122019-pdf/mp91yl/945213887?h=SIC6pVQKOLpxClU9C9q0Ls_VCdvlo25nBjNZS5zjpLY">检视 AL8862Q 的详细信息</a>
&nbsp;

DMT47M2LDVQ是业界符合汽车规格的 PowerDI® 3333-8 封装 40V 双 MOSFET。DMT47M2LDVQ 大小仅 3.3mm x 3.3mm，可以取代两个分布式MOSFET，以减少众多车用功能中电路板所占用的空间，包括电动座椅控制以及先进驾驶辅助系统 (ADAS) 等。

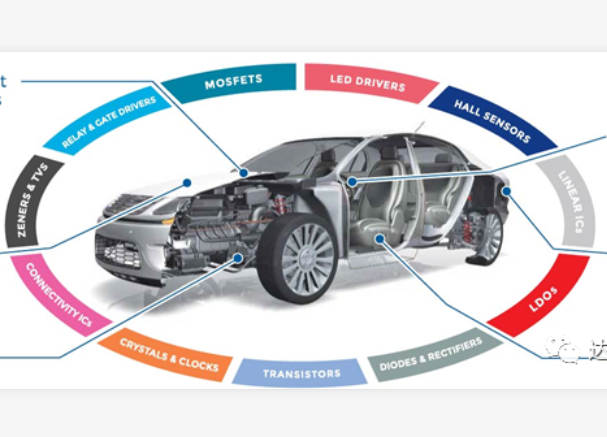

Diodes公司适合汽车应用的电源管理解决方案

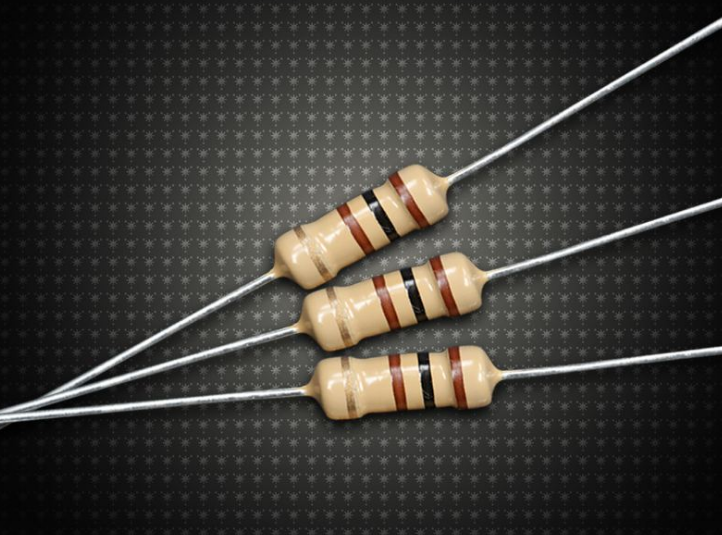

目前，国产或进口电视机、收录机广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用很方便。以往杂志上都介绍过色环电阻识读法，按其方法读数时，要进行换算，较麻烦，这里介绍一种快速识别阻值的方法。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/4754e5718af94fb58b39e06b52f554c4-微信截图_20201130164146.png" alt="快速识别色环电阻技巧" width="483" height="298" />

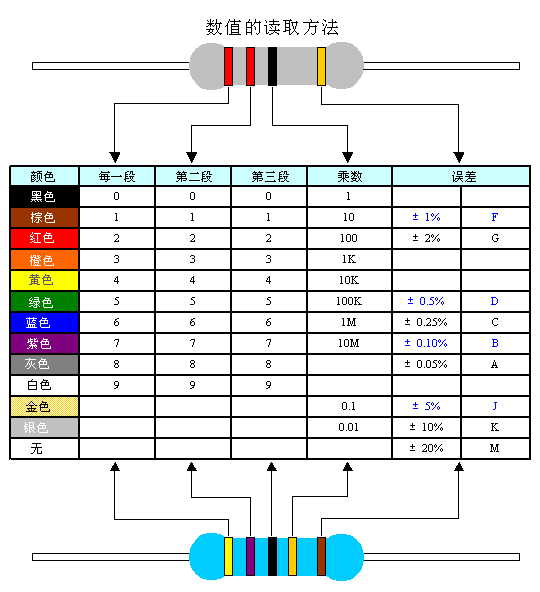

带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。
下面介绍掌握此方法的几个要点：
（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的 阻值范围，这一点是快识的关键。具体是：
金色：几点几 &Omega;&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 黑色：几十几 &Omega;
棕色：几百几十 &Omega;&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 红色：几点几 k&Omega;
橙色：几十几 k&Omega;&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 黄色：几百几十 k&Omega;
绿色：几点几 M&Omega;&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 蓝色：几十几 M&Omega;
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百 k&Omega;等，这是读数时的特殊情况，要注意。例如第三环是红色，则其阻值即是整几k&Omega;的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-12-01/0661770ad90a4b6e8abce12e66b1425c-mceu_35245712611606790151244.png" alt="快速识别色环电阻技巧" width="455" height="280" />
下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几k&Omega;的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 k&Omega;。第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十k&Omega;的，按棕色代表的数"1"代入，读数为10 k&Omega;。第四环是金色，其误差为5％。

目前，国产或进口电视机、收录机广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用很方便

快速识别色环电阻的技巧

1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为&plusmn;20%。 2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。 &nbsp;&nbsp;&nbsp; 表示允许误差的文字符号 &nbsp;&nbsp;&nbsp; 文字符号 D F G J K M &nbsp;&nbsp;&nbsp; 允许偏差 &plusmn;0.5% &plusmn;1% &plusmn;2% &plusmn;5% &plusmn;10% &plusmn;20% 3、数码法：在电阻器上用三位数码表示标称值的标志方法。数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。偏差通常采用文字符号表示。 4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。国外电阻大部分采用色标法。 黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-&plusmn;5%、银-&plusmn;10%、无色-&plusmn;20% 当电阻为四环时，最后一环必为金色或银色，前两位为有效数字， 第三位为乘方数，第四位为偏差。 当电阻为五环时，最後一环与前面四环距离较大。前三位为有效数字， 第四位为乘方数， 第五位为偏差。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-30/6e05db94fc4f4a04bfd348a61401c7a9-mceu_79383202651606722274544.png" alt="电阻器阻值标示方法" width="540" height="592" />

直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%

电阻器阻值标示方法

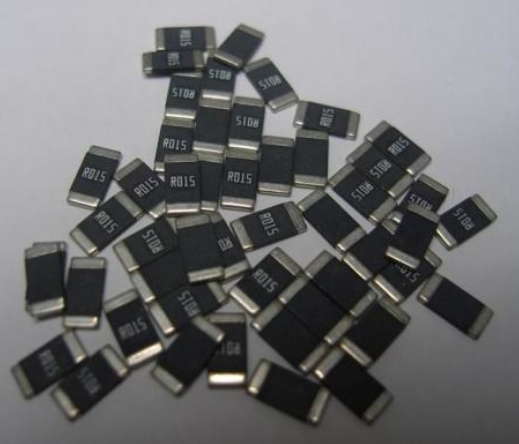

&nbsp;&nbsp;&nbsp; 1．固定电阻器的选用 &nbsp;&nbsp;&nbsp; 固定电阻器有多种类型，选择哪一种材料和结构的电阻器，应根据应用电路的具体要求而定。 &nbsp;&nbsp;&nbsp; 高频电路应选用分布电感和分布电容小的非线绕电阻器，例如碳膜电阻器、金属电阻器和金属氧化膜电阻器等。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-30/5b12a9b1eb4f49e8ab30575b30f986e3-微信截图_20201130144321.png" alt="电阻器的选用要点" width="297" height="217" /> &nbsp;&nbsp;&nbsp; 高增益小信号放大电路应选用低噪声电阻器，例如金属膜电阻器、碳膜电阻器和线绕电阻器，而不能使用噪声较大的合成碳膜电阻器和有机实心电阻器。 &nbsp;&nbsp;&nbsp; 线绕电阻器的功率较大，电流噪声小，耐高温，但体积较大。普通线绕电阻器常用于低频电路或中作限流电阻器、分压电阻器、泄放电阻器或大功率管的偏压电阻器。精度较高的线绕电阻器多用于固定衰减器、电阻箱、计算机及各种精密电子仪器中。 &nbsp;&nbsp;&nbsp; 所选电阻器的电阻值应接近应用电路中计算值的一个标称值，应优先选用标准系列的电阻器。一般电路使用的电阻器允许误差为&plusmn;5%~&plusmn;10%。精密仪器及特殊电路中使用的电阻器，应选用精密电阻器。 &nbsp;&nbsp;&nbsp; 所选电阻器的额定功率，要符合应用电路中对电阻器功率容量的要求，一般不应随意加大或减小电阻器的功率。若电路要求是功率型电阻器，则其额定功率可高于实际应用电路要求功率的1~2倍。
&nbsp;&nbsp;&nbsp; 2．熔断电阻器的选用 &nbsp;&nbsp;&nbsp; 熔断电阻器具有保护功能的电阻器。选用时应考虑其双重性能，根据电路的具体要求选择其阻值和功率等参数。既要保证它在过负荷时能快速熔断，又要保证它在正常条件下能长期稳定的工作。电阻值过大或功率过大，均不能起到保护作用。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-30/1175fced989244989b0981dff0dfcb5d-mceu_52294909311606721362039.png" alt="电阻器的选用要点" width="377" height="259" />
&nbsp;&nbsp;&nbsp; 3．热敏电阻器的选用 &nbsp;&nbsp;&nbsp; 热敏电阻器的种类和型号较多，选哪一种热敏电阻器，应根据电路的具体要求而定。 &nbsp;&nbsp;&nbsp; 正温度系数热敏电阻器（PTC）一般用于电冰箱压缩机起动电路、彩色显像管消磁电路、电动机过电流过热保护电路、限流电路及恒温电加热电路。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-30/88828005945c4ec3b5dd023531a99c96-微信截图_20201130151505.png" alt="电阻器的选用要点" width="399" height="287" /> &nbsp;&nbsp;&nbsp; 压缩机起动电路中常用的热敏电阻器有MZ-01~MZ-04系列、MZ81系列、MZ91系列、MZ92系列 和MZ93系列等。可以根据不同类型压缩机来选用适合它起动的热敏电阻器，以达到最好的起动效果。
&nbsp;&nbsp;&nbsp; 彩色电视机、电脑显示器上使用的消磁热敏电阻器有MZ71~MZ75系列。可根据电视机、显示器的工作电压（220V或110V）、工作电流及消磁线圈的规格等，选用标称阻值、最大起始电流、最大工作电压等参数均符合要求的消磁热敏电阻器。
&nbsp;&nbsp;&nbsp; 限流用小功率PTC热敏电阻器有MZ2A~MZ2D系列、MZ21系列，电动机过热保护用PTC热敏电阻器有MZ61系列，应选用标称阻值、开关温度、工作电流及耗散功率等参数符合应用电路要求的型号。
&nbsp;&nbsp;&nbsp; 负温度系数热敏电阻器（NTC）一般用于各种电子产品中作微波功率测量、温度检测、温度补偿、温度控制及稳压用，选用时应根据应用电路的需要选择合适的类型及型号。
&nbsp;&nbsp;&nbsp; 常用的温度检测用NTC热敏电阻器有MF53系列和MF57系列，每个系列又有多种型号（同一类型、不同型号的NTC热敏电阻器，标准阻值也不相同）可供选择。
&nbsp;&nbsp;&nbsp; 常用的稳压用NTC热敏电阻器有MF21系列、RR827系列等，可根据应用电路设计的基准电压值来选用热敏电阻器稳压值及工作电流。
&nbsp;&nbsp;&nbsp; 常用的温度补偿、温度控制用NTC热敏电阻器有MF11~MF17系列。常用的测温及温度控制用NTC热敏电阻器有MF51系列、MF52系列、MF54系列、MF55系列、MF61系、MF91~MF96系列、 MF111系列等多种。MF52系列、MF111系列的NTC热敏电阻器适用于-80℃~+200℃温度范围内 的测温与控温电路。MF51系列、MF91-MF96系列的NTC热敏电阻器适用于300℃以下的测温与 控温电路。MF54系列、MF55系列的NTC热敏电阻器适用于125℃以下的测温与控温电路。 MF61系列、MF92系列的NTC热敏电阻器适用于300℃以上的测温与控温电路。选用温度控制热&nbsp; 敏电阻器时，应注意NTC热敏电阻器的温度控制范围是否符合应用电路的要求。

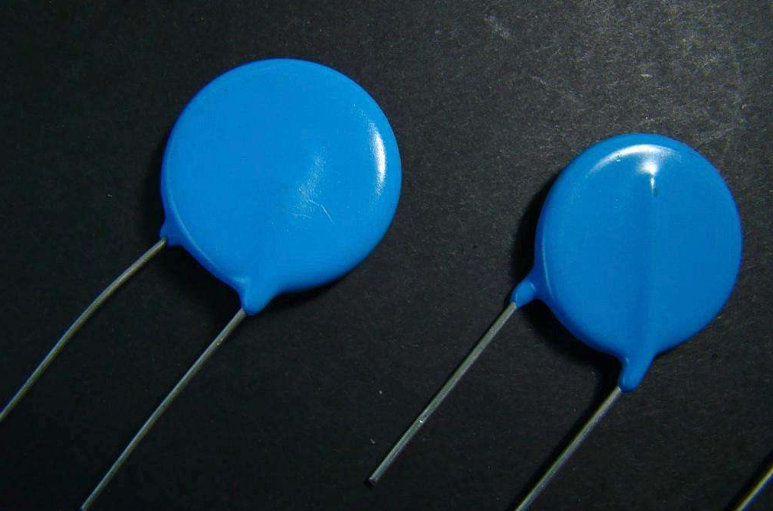

&nbsp;&nbsp;&nbsp; 4．压敏电阻器的选用 &nbsp;&nbsp;&nbsp; 压敏电阻器主要应用于各种电子产品的过电压保护电路中， 它有多种型号和规格。 所选压敏电阻器的主要参数（包括标称电压、最大连续工作电压、最大限制电压、通流容量等）必须符合应用电路的要求，尤其是标称电压要准确。标称电压过高，压敏电阻器起不到过电压保护作用，标称电压过低，压敏电阻器容易误动作或被击穿。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-30/6ec3426b5c7248959f47ebd77a0dc463-mceu_13955092821606721416820.png" width="393" height="260" />
&nbsp;&nbsp;&nbsp; 5．光敏电阻器的选用 &nbsp;&nbsp;&nbsp; 选用光敏电阻器时，应首先确定应用电路中所需光敏电阻器的光谱特性类。若是用于各种光电自动控制系统、电子照相机和光报警器等电子产品，则应选取用可见光光敏电阻器；若是用于红外信号检测及天文、军事等领域的有关自动控制系统、则应选用红外光光敏电阻器；若是用于紫外线探测等仪器中，则应选用紫外光光敏电阻器。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-30/06fb0903bd234f449f70664378b98ebc-mceu_48080736931606721427520.png" alt="电阻器的选用要点" width="404" height="311" />
&nbsp;&nbsp;&nbsp; 选好光敏电阻器的类型后，还应看所选光敏电阻器的主要参数（包括亮电阻、暗电阻、最高工作电压、视电流、暗电流、额定功率、灵敏度等）是否符合应用电路的要求。
&nbsp;&nbsp;&nbsp; 6．湿敏电阻器的选用 &nbsp;&nbsp;&nbsp; 选用湿敏电阻器时，首先应根据应用电路的要求选择合适的类型。若用于洗衣机、干衣机等家电中作高湿度检测，可选用氯化锂湿敏电阻器；若用于空调器、恒湿机等家电中作中等湿度环境的检测，则可选用陶瓷湿敏电阻器；若用于气象监测、录像机结露检测等方面，则可以选用高分子聚合物湿敏电阻器或硒膜湿敏电阻器。
&nbsp;&nbsp;&nbsp; 保证所选用湿敏电阻器的主要参数（包括测湿范围、标称阻值、工作电压等）符合应用电路的要求。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-30/aa7401407eb04d02b0640924b2753ae6-mceu_43791590941606721444020.png" alt="电阻器的选用要点" width="496" height="297" />
&nbsp;

固定电阻器有多种类型，选择哪一种材料和结构的电阻器，应根据应用电路的具体要求而定。     高频电路应选用分布电感和分布电容小的非线绕电阻器，例如碳膜电阻器、金属电阻器和金属氧化膜电阻器等。

电阻器的选用要点

1、在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。电容器通常叫做电容。电容的种类很多，按结构形式来分，有固定电容、半可变电容、可变电容。常用电容按介质区分有纸介电容、油浸纸介电容、金属化纸介电容、云母电容、薄膜电容、陶瓷电容、电解电容、铝电解电容、钽、铌电解电容等。
2、在电路图中电容单位的标注规则。通常在容量小于10000pF的时候，用pF做单位，大于10000pF的时候，用uF做单位。为了简便起见，大于100pF而小于1uF的电容常常不注单位。没有小数点的，它的单位是pF，有小数点的，它的单位是uF。例如，3300就是3300pF，0.1就是0.1uF等。
 3、电容使用常识。电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中，电容的耐压值不要小于交流有效值的1.42倍。使用电解电容的时候，还要注意正负极不要接反。
不同电路应该选用不同种类的电容。揩振回路可以选用云母、高频陶瓷电容，隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容，滤波可以选用电解电容，旁路可以选用涤纶、纸介、陶瓷、电解等电容。
电容在装入电路前要检查它有没有短路、断路和漏电等现象，并且核对它的电容值。安装的时候，要使电容的类别、容量、耐压等符号容易看到，以便核实。
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/aa4f6cd295244582a17e86493b11562d-mceu_59009176071606469719726.png" />

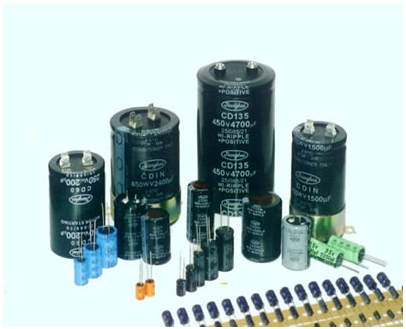

电解电容
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/d67112715b26482798fdc6f4b6bf4ca7-mceu_79664511081606469732972.png" />
贴片电容
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/3f7c6d773fe54bf697b7b870fb76afc6-mceu_79139642091606469746919.png" />
贴片钽电容
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/c6a346987c68457ba13299b805dd56a2-mceu_969745618101606469762511.png" />
铝电解电容器
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/9727e2dcd58d445e94c6e2f2831d9785-mceu_526292296111606469786229.png" />

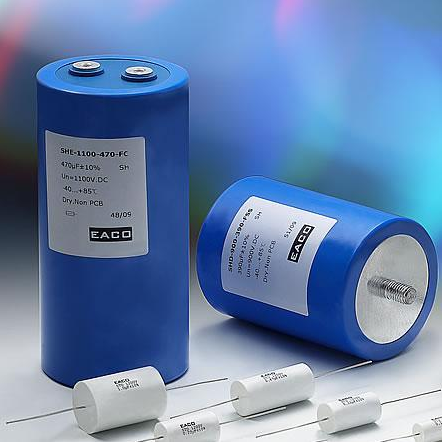

电力电容器
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/f48e99fed08140238a693ff1c1380a4f-mceu_400911738121606469795643.png" />
薄膜电容
&nbsp;

在各种电子设备中，调谐、耦合、滤波、去耦、隔断直流电、旁路交流电等，都需要用到电容器。

常用电容详解（外观图）

除电阻器外最常见的就是电容器了，简单地讲电容器就是储存电荷的容器。对于电容的外形可能多数搞硬件的人都知道，所以笔者只简单说一说。常见的电容按外形和制作材料分类可分为：贴片电容、钽电解电容、铝电解电容、OS固体电容、无极电解电容、瓷片电容、云母电容、聚丙稀电容。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/6e0cacf5c47441cfa0806939e471bbfb-mceu_81483247061606462644011.png" width="222" height="222" />
其中贴片电容在电脑主机内的各种板卡上最为常见，但只有少量的贴片电容才有标识，有标识的贴片电容的容量读取方法和贴片电阻一样，只是单位符号为pF（1000000pF＝1&mu;F），至于多数贴片电容为什么多数都没有标识，我想可能与其不易损坏不无关系。在电脑电源盒和彩显以及很多外设中有很多瓷片电容和各种金属化电容，所以笔者也要说一下，这样的电容都属于无极性电容，它们的容量标称方法和数字型电阻一样，只是有的电容会用一个&ldquo;n&rdquo;，这个&ldquo;n&rdquo;的意思是1000，而且它的所处位置和容量值也有关系，如标称10n的电容的容量就是10000pF（即0．01&mu;F）、标称为4n7的电容的容量就是4700pF（即4．7n）而并非是47000pF，至于这两种电容的耐压值，都是在电容上标出来的，如65V、100V、400V&hellip;&hellip;等（只有少数不标，但通常也都在65V以上）。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/02ffaa299b6346cc85b5bb352f6c44c3-微信截图_20201127153416.png" alt="" width="275" height="348" /> 　　下面我再说一说铝电解电容器，它的特点就是容量大且成本低，所以被广泛应用在各板卡上和电源盒中以及绝大多数的外设中。有的厂家为了降低生产成本，所以采用了很多耐压值相对比较低的电容，比如给5V的电压用耐压6．5V的滤波电容。虽然也能用，但故障率却稍高了一些，再加上它的热稳定性不是很高，所以更换铝电解电容器是很平常的事。只是在更换时要用耐压值在实际电压1．5倍以上的电容器，而且还要注意正负极不能够接反，尤其是电源部分的电解电容更要注意这两点，否则就可能会发生电容爆裂事件。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/0c45dcab48b649c48d4b80cfc6800d66-微信截图_20201127153433.png" alt="" width="414" height="317" /> 　　另外电容还有一个品牌问题，不同品牌的电阻只是误差值不一样而已，但不同品牌的电容就是寿命和质量的不同了，比如各种损耗和绝缘电阻以及温度系数的不同等。下面笔者就介绍几个比较好的品牌给大家：PHILIPS（飞利浦）、RubyconBLACK GATE（黑金钢）、Rubycon（红宝石）、ELNA、ROE、SOLEN、Nichicon、DECON、WIMA（此品1&mu;F以上容量的电容非常贵）、RIFA、ERO，如果您实在认不好的话您只要记住凡是电容上有C、D两个字母（均为前缀）的电容都不要买，这样的电容都不是世界名厂生产的，甚至有些电容用在电脑板卡中可能还会造成不好的影响。这些电容只能用到对电容性能要求不是很高的产品中（比如用到4元钱一个的收音机中），其在容量和其它一些性能指标上的误差非常大，就算是新出厂的产品也就能保证4年左右能有比较好的性能，所以根本就不能装到电脑配件中。 　　注：贴片电容器多为灰色，电容在电路中的符号为&ldquo;C&rdquo;。

除电阻器外最常见的就是电容器了，简单地讲电容器就是储存电荷的容器。

电容识别

一、什么是上拉电阻？什么是下拉电阻？
上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！ 上拉是对器件注入电流，下拉是输出电流；弱强只是上拉电阻的阻值不同，没有什么严格区分；对于非集电极（或漏极）开路输出型电路（如普通门电路）提升电流和电压的能力是有限的，上拉电阻的功能主要是为集电极开路输出型电路输出电流通道。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/6dd9060ddb6b4e20b2513116f37740df-微信截图_20201127145359.png" alt="" width="262" height="224" />
二、上拉电阻及下拉电阻作用：
1、提高電壓准位：a.当TTL电路驱动COMS电路时，如果TTL电路输出的高电平低于COMS电路的最低高电平（一般为3.5V），这时就需要在TTL的输出端接上拉电阻，以提高输出高电平的值。b.OC门电路必须加上拉电阻，以提高输出的搞电平值。
2、加大输出引脚的驱动能力，有的单片机管脚上也常使用上拉电阻。
3、N/A pin防靜電、防干擾：在COMS芯片上，为了防止静电造成损坏，不用的管脚不能悬空，一般接上拉电阻产生降低输入阻抗，提供泄荷通路。同時管脚悬空就比较容易接受外界的电磁干扰。
4、电阻匹配，抑制反射波干扰：长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。 5、預設空閒狀態/缺省電位：在一些 CMOS 输入端接上或下拉电阻是为了预设缺省电位. 当你不用这些引脚的时候, 这些输入端下拉接 0 或上拉接 1。在I2C总线等总线上，空闲时的状态是由上下拉电阻获得。
6.提高芯片输入信号的噪声容限：输入端如果是高阻状态，或者高阻抗输入端处于悬空状态，此时需要加上拉或下拉，以免收到随机电平而影响电路工作。同样如果输出端处于被动状态，需要加上拉或下拉，如输出端仅仅是一个三极管的集电极。从而提高芯片输入信号的噪声容限增强抗干扰能力。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/64b2488b169844c188e1795f1988a88d-mceu_34272729751606460383807.png" width="548" height="372" />
三、上拉电阻阻值的选择原则包括:
1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。 综合考虑以上三点,通常在1k到10k之间选取。对下拉电阻也有类似道理。
四、原理
上拉电阻实际上是集电极输出的负载电阻。不管是在开关应用和模拟放大，此电阻的选则都不是拍脑袋的。工作在线性范围就不多说了，在这里是讨论的是晶体管是开关应用，所以只谈开关方式。找个TTL器件的资料单独看末级就可以了，内部都有负载电阻根据不同驱动能力和速度要求这个电阻值不同，低功耗的电阻值大，速度快的电阻值小。但芯片制造商很难满足应用的需要不可能同种功能芯片做许多种，因此干脆不做这个负载电阻，改由使用者自己自由选择外接，所以就出现 OC、OD输出的芯片。由于数字应用时晶体管工作在饱和和截止区，对负载电阻要求不高，电阻值小到只要不小到损坏末级晶体管就可以，大到输出上升时间满足设计要求就可，随便选一个都可以正常工作。但是一个电路设计是否优秀这些细节也是要考虑的。集电极输出的开关电路不管是开还是关对地始终是通的，晶体管导通时电流从负载电阻经导通的晶体管到地，截止时电流从负载电阻经负载的输入电阻到地，如果负载电阻选择小点功耗就会大，这在电池供电和要求功耗小的系统设计中是要尽量避免的，如果电阻选择大又会带来信号上升沿的延时，因为负载的输入电容在上升沿是通过无源的上拉电阻充电，电阻越大上升时间越长，下降沿是通过有源晶体管放电，时间取决于器件本身。因此设计者在选择上拉电阻值时，要根据系统实际情况在功耗和速度上兼顾。
五、从IC(MOS工艺)的角度,分别就输入/输出引脚做一解释:
<ol>
<li>对芯片输入管脚, 若在系统板上悬空(未与任何输出脚或驱动相接)是比较危险的.因为此时很有可能输入管脚内部电容电荷累积使之达到中间电平(比如1.5V), 而使得输入缓冲器的PMOS管和NMOS管同时导通, 这样一来就在电源和地之间形成直接通路, 产生较大的漏电流, 时间一长就可能损坏芯片. 并且因为处于中间电平会导致内部电路对其逻辑(0或1)判断混乱. 接上上拉或下拉电阻后, 内部点容相应被充(放)电至高(低)电平, 内部缓冲器也只有NMOS(PMOS)管导通, 不会形成电源到地的直流通路. (至于防止静电造成损坏, 因芯片管脚设计中一般会加保护电路, 反而无此必要).</li>
<li>对于输出管脚: 1)正常的输出管脚(push-pull型), 一般没有必要接上拉或下拉电阻. 2)OD或OC(漏极开路或集电极开路)型管脚,这种类型的管脚需要外接上拉电阻实现线与功能(此时多个输出可直接相连. 典型应用是: 系统板上多个芯片的INT(中断信号)输出直接相连, 再接上一上拉电阻, 然后输入MCU的INT引脚, 实现中断报警功能). 其工作原理是: 在正常工作情况下, OD型管脚内部的NMOS管关闭, 对外部而言其处于高阻状态, 外接上拉电阻使输出位于高电平(无效中断状态); 当有中断需求时, OD型管脚内部的NMOS管接通, 因其导通电阻远远小于上拉电阻, 使输出位于低电平(有效中断状态). 针对MOS 电路上下拉电阻阻值以几十至几百K为宜.(注: 此回答未涉及TTL工艺的芯片, 也未曾考虑高频PCB设计时需考虑的阻抗匹配, 电磁干扰等效应.) 1, 芯片引脚上注明的上拉或下拉电阻, 是指设计在芯片引脚内部的一个电阻或等效电阻. 设计这个电阻的目的, 是为了当用户不需要用这个引脚的功能时, 不用外加元件, 就可以置这个引脚到缺省的状态. 而不会使 CMOS 输入端悬空. 使用时要注意如果这个缺省值不是你所要的, 你应该把这个输入端直接连到你需要的状态. 2, 这个引脚如果是上拉的话, 可以用于 "线或" 逻辑. 外接漏极开路或集电极开路输出的其他芯片. 组成负逻辑或输入. 如果是下拉的话, 可以组成正逻辑 "线或", 但外接只能是 CMOS 的高电平漏极开路的芯片输出, 这是因为 CMOS 输出的高, 低电平分别由 PMOS 和 NMOS 的漏极给出电流, 可以作成 P 漏开路或 N 漏开路. 而 TTL 的高电平由源极跟随器输出电流, 不适合 "线或". 3, TTL 到 CMOS 的驱动或反之, 原则上不建议用上下拉电阻来改变电平, 最好加电平转换电路. 如果两边的电源都是 5 伏, 可以直接连但影响性能和稳定, 尤其是 CMOS 驱动 TTL 时. 两边逻辑电平不同时, 一定要用电平转换. 电源电压 3 伏或以下时, 建议不要用直连更不能用电阻拉电平. 4, 芯片外加电阻由应用情况决定, 但是在逻辑电路中用电阻拉电平或改善驱动能力都是不可行的. 需要改善驱动应加驱动电路. 改变电平应加电平转换电路. 包括长线接收都有专门的芯片.</li>
</ol>
&nbsp;

上拉就是将不确定的信号通过一个电阻嵌位在高电平！电阻同时起限流作用！下拉同理！ 上拉是对器件注入电流，下拉是输出电流

上拉下拉电阻（zz）基础知识

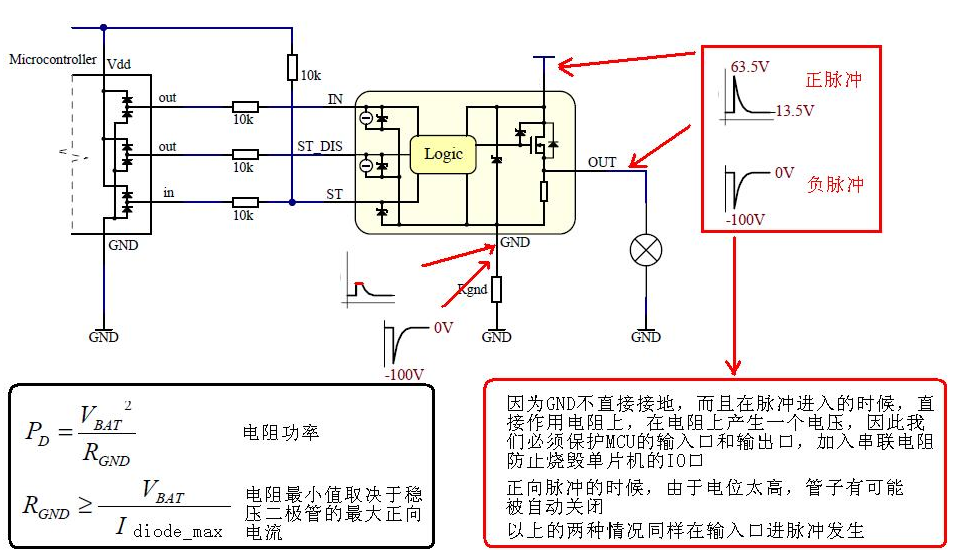

1.加电阻的方法 特点： 压降很大，必须计算电阻的值 正向的反向的脉冲都会耦合至输入引脚和反馈引脚 在反向导通的时候，电阻的功耗相当大 如果正脉冲进入输出脚，管子可能关闭
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/93c00bc251bc40a08ec0c7de62cd606c-mceu_71825271911606457914943.png" width="538" height="311" />
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/c01180e885774314ac6a2ae38c67688a-微信截图_20201127141239.png" alt="" width="537" height="317" />
2.加二极管的方法 特点 固定管压降，且负载只能是阻性负载。 负脉冲会耦合至输入和反馈引脚
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/2f6f97c9133240e7898580d50fb3679f-mceu_16134677221606457945388.png" width="630" height="232" />
3.加二极管并联电阻的方法 固定管压降，负脉冲会耦合至输入和反馈引脚 其优点是，二极管和电阻都不用很特殊，正向时二极管限制了电阻的电压，使得压降固定，因此电阻可以选大一些。而反接的时候，只有电阻导通，又保证了反向电流足够的小。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/3cd671796a834b0ab5bfb144557d04f1-mceu_56465642331606457958742.png" width="629" height="231" />

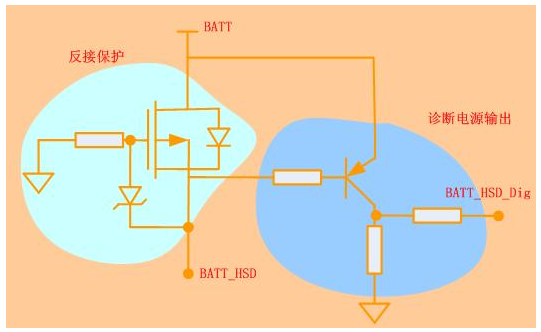

4.加Mos管的方法 无压降，没有脉冲耦合进其他引脚。任意负载 高成本，额外的器件多，稳压管和电容都是为了防止瞬间GS电压过大。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/96d93f87372045e9978cd4b8c2f1f4f1-mceu_59424544241606457990512.png" width="554" height="310" />

3.二极管和电阻都不用很特殊，正向时二极管限制了电阻的电压，使得压降固定，因此电阻可以选大一些。而反接的时候，只有电阻导通，又保证了反向电流足够的小。

HSD的防反接方案2

输出负载的反极性保护-（LSD） 关于这两个问题呢，我想补充一下，用二极管毕竟只能用在小电流上面，一旦电流较大，在正常工作状态，二极管的功率较大。这里选择二极管非常困难，因此我们一般的默认为等级C，也就是说不损坏就可以。如果一定要达到Class A的话，只能选用MOS管来做了，下面谈一下HSD。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/cfd744b173f34429882da18ef8350fb9-微信截图_20201127121712.png" alt="" width="677" height="299" /> 耦合路径有两条， 第一条通过负载和HSD的寄生二极管是一条通路，这个通路一般的HSD不会烧毁，只是负载在工作。 第二条通过保护的齐纳管，此通路如果不加限制，无论有没有负载都会导致板子烧毁。 对于第一条，我们的策略是两点： 电流小的话，可以采用二极管，计算和LSD里面一样。 如果电流大，只能在电源端加Mos管。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/9fb80a68c966481e936f3424e9276fa5-微信截图_20201127121739.png" alt="" width="541" height="332" /> 对于第二条，我们也有四种策略： 1.加电阻 2.加二极管 3.二极管和电阻并联 4.加MOS管
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-27/44267371c46f49a090c5a8c765023d07-微信截图_20201127121753.png" alt="" width="431" height="290" />

第一条通过负载和HSD的寄生二极管是一条通路，这个通路一般的HSD不会烧毁，只是负载在工作。
