TLP161J(TPL,U,C,F)国产替代

参数对比

参数项 TOSHIBA(东芝)
TLP161J(TPL,U,C,F)
恒拓电子
HTM-3063-TP1
对比结论
光电隔离类型 GaAs红外发光二极管+光电三端双向可控硅(Triac opto) GaAs红外LED + 零交叉单晶硅双向可控硅 两者均为集成Triac驱动型光耦
峰值阻断电压 VDRM [V] 600 600 完全一致
触发LED电流 IFT [mA] 最大10(T7分档最大7) 最大5 恒拓触发电流更低,驱动能力强,能效更好
持续导通电流 IT(RMS) [mA] 70(Ta=25°C),40(Ta=70°C) 100 恒拓更大,有利于更大负载
峰值浪涌电流 ITSM [A] 1.2 1 接近,东芝略高(理论值差异小)
峰值导通电流 ITP [A] 2 - 恒拓未明确典型值,东芝表述峰值瞬时电流能力更高
隔离耐压 VISO [Vrms] 2500 5000 恒拓显著优于东芝
工作温度范围 [°C] -40~100 -40~110 恒拓高温端更宽,适合极端温区
贮存温度范围 [°C] -55~125 -55~125 完全一致
极限正向电流 IF [mA] 50 50 一致
正向电压 VF [V] 1.0~1.3(10mA) 1.2(典型),1.6(最大,10mA) 恒拓略高,但工作无影响
反向漏电流 IR [μA] 最大10(5V) 最大5(6V) 恒拓更优
峰值阻断电流 IDRM [nA] 10~1000(600V,最大值) 10~100(额定V_{DRM}) 恒拓更优,漏电流更低
导通态电压降 VTM [V] 1.7(典型),2.8(最大,70mA) 最大3(100mA) 基本相当
dv/dt静态耐压斜率 [V/μs] 典型500,最小200(240V,85°C) 最小1000(240V) 恒拓更优,抗快速扰动能力更强
封装形式/尺寸 Mini-Flat SMD,4Pin;0.09g;见图纸 SMD Mini-Flat 4Pin,0.11g左右 封装接口方向尺寸基本兼容
认证 UL1577(2500Vrms); UL/VDE/CQC(3750Vrms) 恒拓多重国际认证,隔离等级高
启动年月(量产) 1988(Toshiba量产起点) - 恒拓为近年国产新产品,性能更新

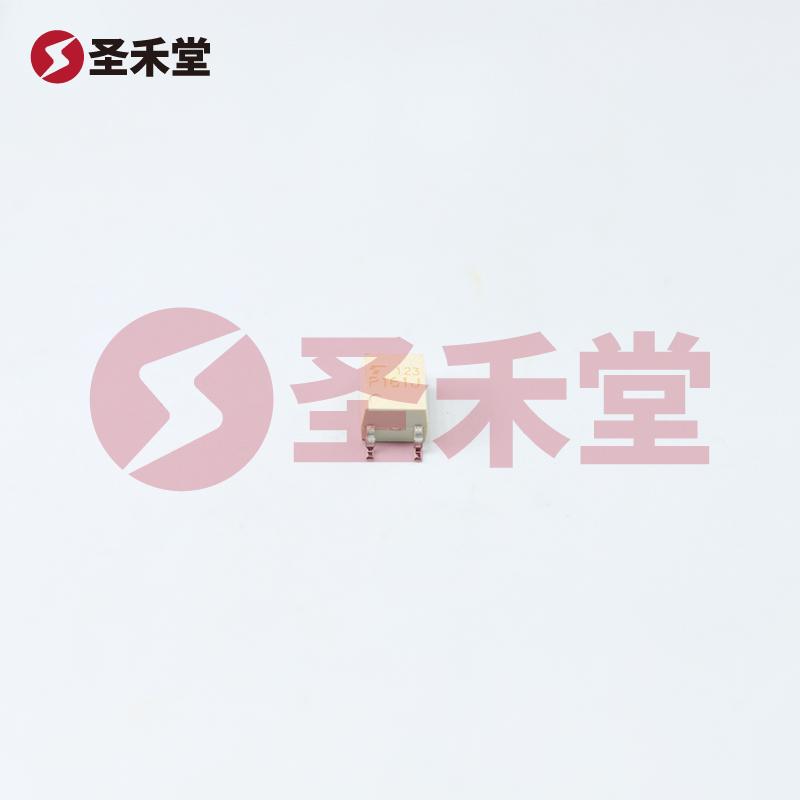

产品图片 暂无图片 —

恒拓电子HTM-3063-TP1

恒拓电子HTM-3063-TP1为高性能四引脚SMD封装光电耦合器,内置GaAs红外发光二极管与高可靠性的零交叉单晶硅光电双向可控硅输出,专为交流侧应用设计,可直接驱动中小功率Triac,实现高效光电隔离和快速负载切换。产品具备高隔离耐压(5000Vrms)、低触发电流(≤5 mA)、大导通电流(100 mA),兼具宽工作温度(-40~110°C)、出色的抗dv/dt扰动能力,并取得UL/VDE/CQC等多项安规认证,广泛满足工业控制、照明管理、温控系统等高安全可靠需求。

应用领域

  • 工业照明调光与电源切换
  • 交流电机驱动及磁力起动装置
  • 智能温控与环境调节系统
  • 静态交流功率开关模块
  • PLC可编程控制器交流输出接口
  • 固态继电器(SSR)AC侧驱动
  • 自动化设备交流负载侧隔离互锁

产品特点

  • 峰值阻断电压HTM-306X:最小600V
  • 4脚零交越光控可控硅输出
  • 高输入-输出隔离电压(Viso=3750Vrms)
  • 工作温度范围:–40°C至110°C
  • UL、VDE、CQC三重认证
  • 符合RoHS
  • MSL1(湿敏等级1,适用于回流焊工艺)

产品优势

通过与TOSHIBA TLP161J(TPL,U,C,F)参数对比,HTM-3063-TP1在功能规格上全面兼容并多处优于传统进口型号:触发LED电流降至5mA,驱动效率高,在低功耗场合可减小前级驱动器件选型压力;允许的持续导通电流提升至100mA,适配更大负载,满足新一代自动化及智能硬件需求;隔离耐压提升至5000Vrms,安规认证更全面(UL/VDE/CQC),提升系统EMC和人身安全等级;dv/dt静态耐受能力大幅提高,有效抑制快速电网噪声。配合更宽的高温工作范围和国产替代供货优势,是高可靠、高隔离AC驱动场合的理想选择。


注:以上参数来源于数据手册,实际应用建议以最新规格书为准或联系我们(圣禾堂在线客服)

相关商品

TLP161J(TPL,U,C,F)
TLP161J(TPL,U,C,F)
封装:SOP-4-2.54mm
库存:126¥2.79
HTM-3063-TP1
HTM-3063-TP1
品牌:恒拓电子
封装:SOP-4-175mil-2.54mm
库存:59115¥0.415
