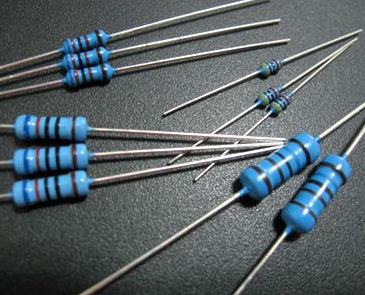

电阻器在电路中用作分压器、分流器和负载电阻;它与电容器&mdash;起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻；在半导体管电路中用偏置电阻确定工作点;用电阻进行电路的阻抗匹配；用电阻进行降压或限流；在电源电路中作为去耦电阻使用，等等。总之，电阻器在电路中的作用很多，电路无处不用电阻：下面介绍一些电阻器的基本电路。
&nbsp;
<ol>
<li>分压电路</li>
</ol>
分压电路实际上是电阻的串联电路，如图2-1所示，它有以下几个特点：
&nbsp;
①通过各电阻的电流是同一电流，即各电阻中的电流相等、I = I1 = I2 = I3；
②总电压等于各电阻上的电压降之和,，即V= V1 + V2 + V3；
③总电阻等于各电阻之和，即R＝R1 + R2 +R3：
&nbsp;
在实践中可利用电阻串联电路来进行分压以改变输出电压，如收音机和扩音机的音量调节电路、半导体管工作点的偏置电路及降压电路等。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/3ae67019d212406893723a4be974a7c0-mceu_15528410721604913618213.png" />
图2-1&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; 图2-2&nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp; &nbsp;&nbsp;
<ol start="2">
<li>分流电路</li>
</ol>
分流电路实际上是电阻器的并联电路，如图2-2所示。它有以下几点特点:
&nbsp;
①各支路的电压等于总电压；
②总电流等于各支路电流之和，即I = I1 + I2 + I3;
③总电阻的倒数等于各支路倒数之和,即1/R =1/R1 + 1/R2 + 1/R3
&nbsp;
在实践中经常利用电阻器的并联电路组成分流电路，以对电路中的电流进行分配；
&nbsp;
图2-3是用于扩大电流表量程的分流电路。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/f331333351684b40bdb415ea3458033d-微信截图_20201109171904.png" alt="" width="418" height="214" />
图2-3
扩大电流表量程的分流电路
&nbsp;
电流表的满度电流为50uA．现需将它改成一个最大量程为500uA的电流表,此时只需要在电流表两端并上一只电阻器R1即可。
根据图2-3(b)并联电路可知
I= I1 +I0
&nbsp;
若I = 500uA,则
&nbsp;
I1 =I - I0 = 500-50 =450uA
&nbsp;
由于I0 * R0 =I1* R1(式中R0为电流表内阻)
求得
&nbsp;
R1= (I0* R0)/I1= 200&Omega;
&nbsp;
上述的分流电路计算结果表明，只要在50uA表头上并联一个200&Omega;的电阻,即可使表头的量程由50uA扩大到500uA。
&nbsp;
<ol start="3">
<li>阻抗匹配电路</li>
</ol>
图2-4所是由电阻器组成的阻抗匹配衰减器、它接在特性阻抗不同的两个网络中间,可以起到匹配阻抗的作用。
匹配器中电阻器的阻什可由下式确定，即
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/f8100c1d169b43c090c5a263a2a2b61c-mceu_25971633831604913828822.png" />
阻抗匹配电路计算公式
式中，Z1和Z2为网络1和网络2的阻抗，它们分别为300&Omega;和75&Omega;。将它们代入上面两个公式中，则求得RI=259.8&Omega;，R2＝86.6&Omega;。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/2bd87090468e40b79165c39c612f3467-mceu_10377875541604913844494.png" />
图2-4
<ol start="4">
<li>RC充放电电路</li>
</ol>
RC充放电电路是电阻器应用的基础电路，在电子电路中会常常见到，因此了解RC充放电特性是非常有用的。
RC充放电电路如图2-5所示。图中开关S原来停留在B点位置，电容器C上没有电荷,它两端的电压等于零。当开关接到A点时．电源E通过R向电容器C充电，在电路接通的瞬间，电容器电压Vc＝0，充电电流最大值等于Z/R。随着电容器两极上电荷的积累，Vc逐渐增大，电阻器R上的电压Vr =E -Vc，充电电流i＝(E&mdash;Vc)/R且随着Vc的增大而越来越小，Vc的上升也越来越慢。当Vc＝E时，i=0，充电过程结束。
试验证明，充电过程可用下面公式描述，即
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/ba19784e007c479694b791556b831118-mceu_68998332551604913869569.png" />
式中：e-自然对数；t-时间。
&nbsp;
从公式中不难看出，充电过程中Vc和i是按指数规律变化的。而充电的快慢取决于电阻和电容的乘积，因此称RC为时间常数r，即r=RC。如果R和C的的单位取欧姆和法拉，则r的单位为秒。
&nbsp;
根据公式计算在不同时间内的Vc和i，其结果见表2-4。从表中可以看出，r越大充电越慢。当t＝3r时，Vc=0.95E;当t=5r时，Vc=0.993E；一般认为当 t=(3-5)r时，电容器上的电荷已被充满。
<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/df03b8f742a24aa283aea6f7d14de9c4-mceu_48350727361604913896635.png" />
表2-4
RC充电路计算公式
当电路开关S在C充满电荷后由A端置于B端时，电容C上的电荷通过R放电，其放电也是按指数规律进行的。

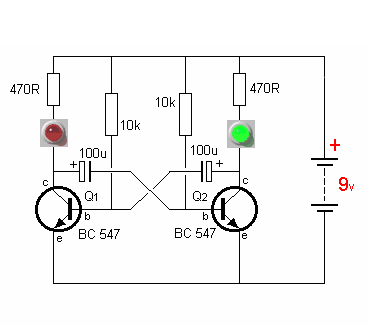

利用RC充放电特性可组成很多应用电路，如积分电路、微分电路、去耦电路以及定时电路等。

电阻器在电路中用作分压器、分流器和负载电阻;它与电容器—起可以组成滤波器及延时电路、在电源电路或控制电路中用作取样电阻

电阻器在电路中的作用

电阻的基本单位是欧姆，习惯上简称为欧，用符号&ldquo;&Omega;&rdquo;表示。如果在电阻器两端施加1V的电压，能使电阻器中流过的电流为1A，那么该电阻器的阻值就是1&Omega;。
1&Omega;是电阻值的基本单位，在电子工程中，通常还使用由欧姆导出的其他电阻值单位，如千欧姆(K&Omega;)、兆欧姆(M&Omega;)及吉欧姆(G&Omega;)等。它们之间的换算关系如下：
&nbsp;
1K&Omega;=1 x 10(3)&Omega;
1M&Omega;=1 x 10(3)K&Omega; = 1 x 10(6)&Omega;
1G&Omega;=1 x 10(3)M&Omega; = 1 x 10(6)K&Omega;
1T&Omega;=1 x 10(3)G&Omega; = 1 x 10(6)M&Omega;

电阻的基本单位是欧姆，习惯上简称为欧，用符号“Ω”表示。如果在电阻器两端施加1V的电压，能使电阻器中流过的电流为1A，那么该电阻器的阻值就是1Ω。

电阻的单位

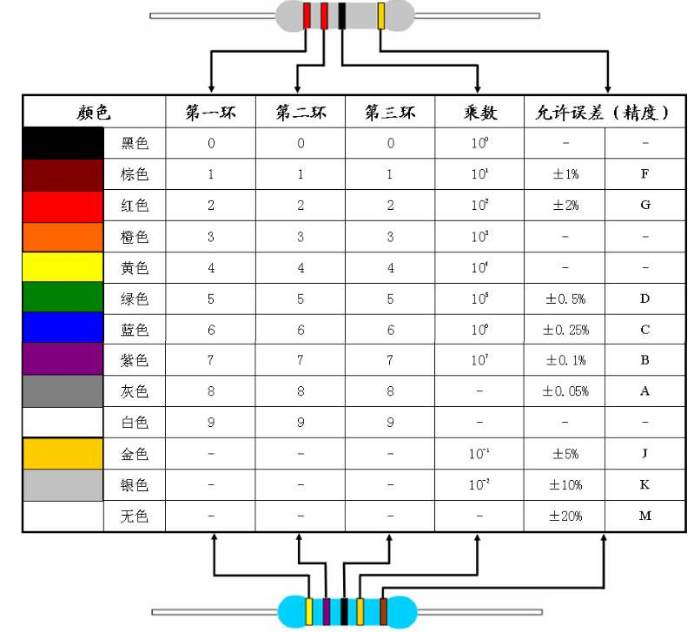

电阻器的型号命名方法
&nbsp;<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-09/94860d76288e44a3b402f720fa82d76c-微信截图_20201109154808.png" alt="电阻器的型号命名方法" width="377" height="307" />
介绍电阻器的命名方法,一个电阻器的名称,有几部分组成,各部分分别代表不同的型号及标识,本中将会详细介绍各类型电阻器
&nbsp;
的命名方法以及电阻器名称中的标识含义.
根据我国有关标准的规定，我国电阻器的型号命名方法．由以下几部分组成，即
&nbsp;
电阻的命名方法
第一部分为主称，用字母R表示
第二部分为电阻体材料，用字母表示．
电阻器的命名方法
&nbsp;第三部分为分类特征，用数字或字母表示
&nbsp;
&nbsp;
电阻器的命名方法
&nbsp;第四部分为序号，用数字表示，以区别外形尺寸和性能参数。对材料和分类特征相同，仅尺寸、性能指标有差异，但基本上不
&nbsp;影响互换的产品，标同一序号：对材料、分类特征相同，仅尺寸、性能指标影响产品互换的产品，仍可标同一序号，但必须在
&nbsp;序号后加一字母作为区别代号。
&nbsp;电阻型号举例：RJ71型精密金属膜电阻器
&nbsp;电阻器的命名方法

介绍电阻器的命名方法,一个电阻器的名称,有几部分组成,各部分分别代表不同的型号及标识,本中将会详细介绍各类型电阻器

电阻器的型号命名方法

关于晶体管和电子管检波的问题
1、检波效率
　　检波用二极管的设计是基于普通超外差双调谐中频变压器电路的检波设计的。检波二极管除了应该保证在最大信号输入时候有足够大的电流输出，同时一个重要的指标就是检波效率。
　　检波效率=二极管上的直流分量/中频载波峰值。而且，一般的接收机之中所使用的检波负载电阻在100千欧到500千欧之间，远远大于输入回路和二极管内阻之和。因此在设计检波二极管的时候，它的二分之三次方常数不需要太大，因为晶体管设计时候没有二分之三次方常数，所以二者的特性无法直接类比，但是将2AP16等效成电子管以后，它的二分之三次方常数将很大，远远超过常用检波二极管6H2、6H6P或者6G2、6G2P的二极管部分。
　　在有较高二分之三次方常数情况下，可以在较低的负载电阻条件下获得更大的检波效率。所以采用晶体管要比电子管可以在更低的负载电阻情况下获得更高的检波效率，这在半导体收音机中或者视频检波中都是有意义的，比如6H2用于晶体管收音机中检波效率就会很低。但是通常电子管的设计因为已经在二分之三次方常数上有一倍以上的富裕（考虑到阴极温度的不平均和屏极物理尺寸上的误差）。所以理论上晶体管用于电子管收音机中的检波效率大体和电子管持平。
2、接触电位-起始特性
　　电子管有接触电位，晶体管没有。在理想状态下，屏极电位接近于0时候，有屏流的。在屏极电位为负，应该迅速截止。令人感到遗憾的是，普遍认为接触电位取决于制造技术，而不是电极构造。所以相同电极构造的电子管因为厂牌不同，它的检波特性就有一定差异，我手头的资料是50年代的，或许以后又有改变也不一定。
　　接触电位决定了管子的起始特性。在晶体管来说，不同材料的管子起始导通电压不同，硅材料要高一些、硒次之、锗二极管最低。当然，如果是特制的肖特极管要更低。在这里有这样一个问题，经过中频放大的信号，它的幅度都很大。而且一般来说，我们通常收听的广播节目都不是极其微弱的信号，经过变频、中放以后已经有了相当的幅度，所以起始特性通常已经不再重要。理论上在起始特性上，晶体管电子管在超外差收音机中作为检波没有很大的区别，略高的起始导通电压对于检波没有影响。（我曾经用1N4148开关管代2AP16用于仿711的收音机中，主观没有听出任何区别）。
3、飞跃时间-极间电容
　　在微波领域应用的检波管，需要很小的电子飞跃时间，我们一般不考虑此项。但是，电子管的极间电容要大于点接触晶体管的结电容。但是中频的频率比较低，这项参数我们也可不记。但是理论上，半导体器件的结电容会随着P-N结电压的改变而改变，但是电子管不会。如果吹毛求疵的话，用晶体管会影响到中频谐振曲线，其实影响之细微恐怕用精密的仪器也不容易测量。此项比较中，二者没有不同。
4、反向电阻
　　因为锗管反向电阻通常要低一些，电子管收音机中的中频变压器和检波负载都很高，所以微弱的反向漏电会影响到中频的谐振曲线。需要选择良好的优质锗二极管或者干脆用硅二极管也好。如果所使用的半导体二极管不好，那么的确不如用电子管来的可靠。
5、其它
　1）反向耐压或许也要考虑，像2AP9之类管子反向耐压不是很高，如果用于多级中频放大的接收机中有击穿的可能。电子管的反向电压通常都很高，这个因素不用考虑。
　2）工作温度或许也要考虑，锗器件是不耐高温的，硅器件要好许多。在高温下，电子管要稳定一些。
　3）使用寿命或许也要考虑。固体器件寿命极长，但是电子管就有更换的必要。阴极特性不良好的管子工作效率很低下，尤其在作检波使用。
　　通过以上比较，可以看出。在普通的电子管收音机中使用晶体管或者电子管检波都可以，晶体管使用优良的锗器件或者硅器件都可以。如果用晶体管检波，需要挑选合适的二极管，我认为硅开关二极管很好，价格也便宜。耐压合适的锗键构造的检波二极管或者开关二极管也可以，需要挑选反向漏电极小的使用。普通的点接触构造2AP9并不是很好的选择。如果要使用电子管检波，比如6H2，最好从较多的管子中选择使用。选择的标准首先要全新，其次要测量它的起始特性，最好多准备一些厂牌的产品，比如各种欧洲EAA91美日6AL5等等，不一定名牌就好，需要数据说话。

检波用二极管的设计是基于普通超外差双调谐中频变压器电路的检波设计的。检波二极管除了应该保证在最大信号输入时候有足够大的电流输出，同时一个重要的指标就是检波效率。

关于晶体管和电子管检波的问题

五极功率管常用电路及其电路数据
一、用途和产地 　　五极功率管通常用来作音频功率放大器或高频功率放大器。 　　常用管子有小型九脚管国产6P14、6P15、俄产6П14、6П15；八脚G式或GT式电子管有国产6P9、俄产6П9、6Ф6、美产6AG7、6F6；欧美产六脚管42；音响专用八脚管EL34（有国产和欧产）。 &nbsp; 二、管脚图

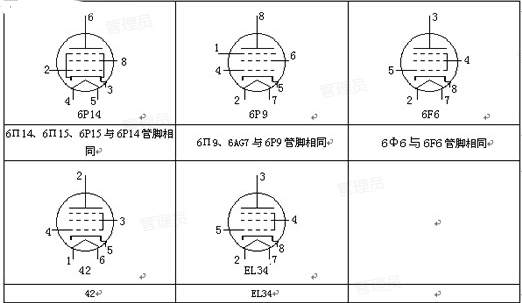

&nbsp;<img style="display: block; margin-left: auto; margin-right: auto;" src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-06/aa594168419949a38cc4f4f44fff7e7f-微信截图_20201106164613.png" alt="" width="522" height="303" />
三、各类管子应用参数
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-06/31dd69a9429f45b7ae0dfad4f3685c2f-微信截图_20201106164724.png" alt="" width="550" height="224" />&nbsp;
　注：A单5，指甲类五极接法单端功率放大；A推5，指甲类五极接法推挽功率放大；AB推5，指甲乙类五极接法推挽功率放大。 　　6P15、6AG7与6P9特性接近，用法一样；42、6Ф6与6F6性能一样。 &nbsp; 四、典型电路 　1、单端甲类功放 　　五极功率管的单端甲类功放电路与束射四极管单端甲类功放电路一样，没有什么区别。电路可参见拙文《束射四极管常用电路及其电路数据》。同样分单端甲类功放自偏压电路和单端甲类功放固定偏压电路。需要注意的是，以上小功率管子除了6F6外，其他小功率管子的跨导均比较高，容易引起震荡，所以6P14或6P15的栅极常接阻尼电阻。6P15或6P9是同类型管，原是电视机视频输出电路专用电子管，栅极负压较低，输入信号幅度超过栅负压时，会带来失真，在使用时，该类管的前级不要使用高&mu;三极管，最好使用中低&mu;三极管，或采用输入信号分压的方式。 　　6P14是宽带功率放大管，高音特性比较好。其输出变压器漏感要小，否则发挥不了其长处。在实际应用电路中，6P14单端输出，多采用超线性电路，以进一步提高音频输出质量。6P14跨导高，容易发生震荡，故作者不主张用6P14作并联输出电路。如作并联输出，当管子略有些老化时，容易产生震荡。 　2、推挽功放 　　五极管适合作推挽功率放大。尤其是高跨导管，其前级采用采用分割式倒相最为相宜。因高跨导五极管需要的推动电压比较低。6P14作甲类推挽最好，比较能够发挥其特性；6F6可用屏压较高，从性能看作甲类单端效果一般，最好作甲乙类推挽输出。6P15和6P9内阻高于6P14，是在没有6P14或6F6时的替代品。 输出变压器数据
<img src="https://oksht-mall.oss-cn-shenzhen.aliyuncs.com/images/2020-11-06/9cf37fe18c204da28188abd879726792-微信截图_20201106164804.png" alt="" width="618" height="425" />&nbsp;
　　以上变压器有较大富裕容量，以保证音频低端的输出(30HZ)。因此在绕制时必须分段交叉绕制，以减少分布电容，避免高音频端衰减。铁心能够保证截面积即可，绕制成E型、U型或环型均可。单端输出变压器在磁芯接口处要留有防磁化的空隙，约0.3mm。 &nbsp; 　　国产小型五极管6P14价格便宜，作音频输出效果好，最适宜业余爱好者选用，如果作推挽有大于12W的输出，足够推动音箱使用。

　五极功率管通常用来作音频功率放大器或高频功率放大器。  　　常用管子有小型九脚管国产6P14、6P15、俄产6П14、6П15；八脚G式或GT式电子管有国产6P9、俄产6П9、6Ф6、美产6AG7、6F6；欧美产六脚管42；音响专用八脚管EL34（有国产和欧产）。

五极功率管常用电路及其电路数据

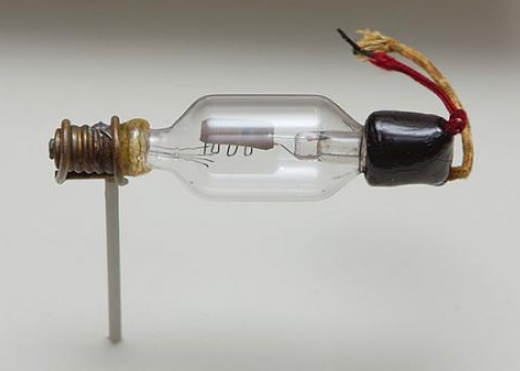

电子管的制造过程
　　关于电子管的制造，因为我不是专业的，所以只是略知一二，在这里献丑，谨供作为饭后的谈资而已。
　　电子管的制造是一门相当的学问，涉及到物理、化学等等很多方面，其中蕴含的知识非常宽泛，冰棍在此从材料的制备和管子的装配两个层面上简单地来谈一下电子管制造的问题。
　　首先要有制造的材料，电子管制造之中使用的大都是高纯度的金属材料以及各种无机、有机原料，RCA手册R-13版的附录之中，RCA公司曾经自豪地介绍过一些电子管之中的复杂技术。材料科学是一门复杂的学问，我只能简单地说两句而已，以下以简单的旁热管为例来说明。你可以想象成为是6P1或者6A2这类型的管子。
材料准备
　1、热丝制备：
　　用硝化纤维、丁醇、醋酸乙酯的混合液体中，加入细腻的纯净刚铝石粉末进行研磨，形成悬浊液（美国雷声公司的配方）。
　　纯净的钨丝或者钼丝，表面用喷涂的办法，喷上一层刚铝石悬浊液，然后在900度的温度下加热几分钟，自然冷却。然后将热丝在20%的氢氧化钾溶液中煮几分钟，然后用蒸馏水冲洗烘干，在空气中加热到100度几分钟，蒸发溶剂。然后在高温氢气炉中以1600-1650度高温加热几分钟，就可以备用了。
　2、阴极制备：
　　用硝化纤维、丁醇、醋酸乙酯的混合液体中，加入碳酸钡、碳酸锶、碳酸钙，在球磨机之中研磨7小时（美国雷声公司的配方）。 在镍制的圆筒上进行喷涂或者刷涂。
　3、电极制备：
　　根据计算所采用的材料，比如屏极用的镍片或者敷铝铁等等材料，预先经过适当的黑化（按照需要），冲制成适当的形状。
　　在自动绕丝机上绕制栅极丝（在20年代已经采用了自动绕丝机），形成栅极。栅极所用金属丝以及绕制工艺都是极其严格，尤其是高跨导的宽频带电压放大管的栅极丝的直径和间距都非常非常小（普通中放大系数三极管的栅极丝大概是0.00009英寸，高放大系数管还要小一些，而宽频带电压放大管的栅极丝直径还要小一个数量级以上，一些山寨厂之所以只能制造205 101之类老旧型号，就是他们制造不了其它的管子）。
　　根据计算裁制云母片成为一定的形状。
　　根据计算，准备适当的玻壳和芯柱。
　　对于金属材料进行化学清洗，然后进行烧氢处理，对于在高温中和氢气有反应的金属在真空炉中进行高温处理。
管芯装配
　　将不同的原料装配到芯柱上，采用的是点焊工艺，采用多种方法来固定电极。如同大家透过玻璃看到的一样，或者砸碎一个管子，你可以看的更加清楚。
排气工艺
　1、设备：
　　通常有机械泵（大部分是活塞泵+旋片泵）作为第一级抽气。然后是多级扩散泵（油扩散泵或者水银扩散泵）作为次级抽气，并且配有冷凝器和加热器，检查真空度用电离规表。
　2、工艺：
　　连接电子管和接头部分，开动机械泵，在半个小时以内气压表应该达到1/1000到1/10000个大气压。此时可以开启电离规表测量真空度。
　　然后开动扩散泵，在半个小时以内，让气压表达到1/200000个气压。然后拉下来烘箱，像烤面包一样烤电子管，温度为450到500度，此时真空度会下降，仍然抽气。同时加热主冷凝器。直到气压表重新为1/200000个气压。
　　关闭烘箱，电子管自然冷却到100度以下，此时真空表应该在1/200000到1/500000个大气压左右，拉上炉子。
　　对于电子管的灯丝逐渐加上电压，观察电离表的读数，直到灯丝在550度左右，气压表在1/2000000大气压以下。用液态氮冷却主冷凝器，用光测高温表测量灯丝温度，一般在900度老练，1100闪练，经过一个比较长的复杂的过程之后，氧化物阴极便已经激活。
　　然后可以用感应加热的办法蒸发消气剂，此时气压表的应该在1/50000000大气压以下，用煤气火焰封口电子管。
　　此时抽气系统还在继续工作，然后停止向主冷凝器中注入液氮，冷凝器逐渐恢复到室温。关闭扩散泵的加热器。当扩散泵的油温在60度以内时候，关闭扩散泵到机械泵的阀门，然后关闭扩散泵风扇和机械泵。
　　经过以上工艺制造的电子管的品质肯定是极其优秀的，但是对于机械化制造的电子管而言，通常比上述的工艺要有所简化，主要是排气部分工业化生产的时候，是连续工作而不是上述的断续工作，不过它们的质量仍然是有保证的。
　　值得注意的是，不同的电子管厂家的配方是不相同的，这也就是不同电子管的使用寿命会有差异的缘故，当然对于大型的生产厂而言，他们的电子管质量是有所保证的。对于山寨厂而言，质量当然不能保证。美国的RCA公司号称它们电子管真空度可以达到1/100，000，000大气压，我相信这是比较可信的。起码我遇到的RCA公司的电子管，即使是比较早期的产品，性能仍然相当不错。而天津山寨厂的产品能达到什么技术水平，因为我从来没有用过，这里不得而知。不过，曾经很早以前，有些朋友买过天津的300B，在很短时间以内损坏的例子很多。
在这里附带说明一下电子管内部出现蓝光的问题
　　出现蓝光的原因很多，有些是电极之间的蓝光，有些是玻璃壳上面的蓝光。通常，电极之间出现蓝光的原因是电子管内部的电位差过高，导致出现电弧，这在一些工作电压高的功率管之中常常能见到。当然如果是因为电子管的真空度降低也会出现电极之间的蓝光现象，不过一般而言真空度缓慢降低的管子，它的消气剂通常会出现减少的情况。
　　还有一种情况是玻璃外壳上面出现了蓝光，这在一些透明玻璃外壳管常常见到，比如6P3P 300B都有，这是电极构造造成的原因，通常设计优良的电极系统中，杂散电子轰击玻璃壳的情况很少，但是有些管的结构设计上或者装配上有问题的情况下，会出现一定的电子轰击玻璃壳的情形，此种情况下，轻则容易引起杂音并且管子的电流特性变得不平均，在严重情况下，对于大功率管而言，会导致玻壳电位梯度改变，引起玻壳电解或者甚至于炸裂，所以一般而言，玻璃外壳上没有蓝光是正常的。
　　有些功率管都采用了喷碳的办法，一则功率管容易散热，二则外壳电位是平均的，不会引起各种问题。有些大师们鼓吹的&ldquo;飘逸、神秘&hellip;&hellip;&rdquo;的蓝光，完全是胡说八道没有任何依据。我特别喜爱6P6P这只管子，通常我看到的都是喷碳的，仔细观察下可以看到，喷碳管和没有喷碳的比较而言，蓝光少了许多。
&nbsp;

　关于电子管的制造，因为我不是专业的，所以只是略知一二，在这里献丑，谨供作为饭后的谈资而已。

电子管的制造过程
