新锐MOSFET推出适配储能与逆变电源的系列应用方案

随着储能行业飞速发展，户用储能、工商业储能、UPS 及光伏逆变设备，对功率半导体器件提出更高标准。BMS 电池保护回路需要器件大电流、低导通损耗，降低温升；逆变功率回路需要器件高耐压、抗尖峰、开关性能优异。器件选型直接影响整机效率、安全性与使用寿命。

新锐MOSFET 针对储能锂电BMS 充放电保护、DC‑AC 逆变变换两大核心应用，推出系列功率 MOSFET，覆盖低压大电流、650V高压平台，多封装适配不同硬件设计需求。

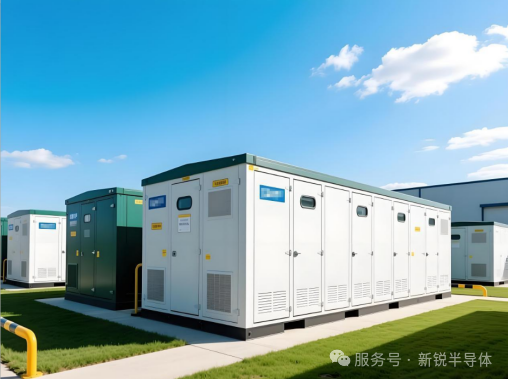

系统逻辑：BMS 通过 MOSFET 实现电池组充放电保护；高压 MOS 承担逆变器电能变换工作，整套器件方案可服务于户储、工商业储能、便携储能、UPS 电源等产品开发.

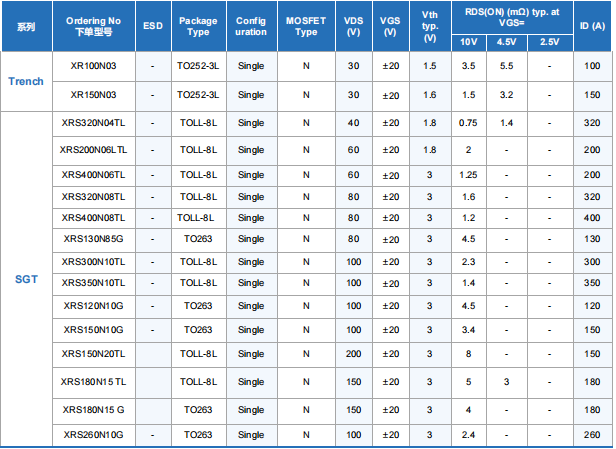

1，储能BMS 低压大电流保护MOS

应用场景：储能锂电池 BMS 充放电保护板、大容量锂电组保护回路。

产品特点：低 Rds (on)，大电流承载能力，TOLL、TO263 封装，支持多管并联，适配高密度 PCB 布局。

2，逆变电源 200/500/650V偏高压功率MOS

应用场景：储能 PCS 逆变器、光伏逆变、UPS 不间断电源功率变换。

产品特点：200/500/650V 高耐压，优秀开关特性，可承受开关电压尖峰；TO‑247，TO220AB封装。

针对新锐MOSFET在储能（BMS）和逆变电源中的应用，选型的核心可以概括为：在BMS侧重点是“低损耗”和“均衡”；在逆变侧重点是“高耐压”和“快开关”。以下表格总结要点。

3，封装与散热：小器件，大讲究

封装选择直接影响散热、功率密度和可靠性。大功率主路径：如PCS（储能变流器）、大功率BMS主开关，需要TO-247、TO-3P这类能加装散热器的封装，确保热量有效导出。紧凑型板级设计：DFN5x6贴片封装是主流。它们体积小、寄生参数低，非常适合高密度PCB布局。但要注意，这类封装主要依赖PCB铜箔散热，设计时需要预留充足的铺铜和过孔。例如：60V 耐压XRS125N06F的SGT MOSFET配合DFN5x6封装，小尺寸能承载大电流，非常适合高功率密度场景。
