东沃推出血糖检测仪全场景ESD静电浪涌防护方案



血糖检测仪用于检测血糖水平，是糖尿病患者日常监测与病情管理的重要设备。由于设备需频繁与人体接触，并涉及微弱生物电/电化学信号的采集，因此不可避免地会受到静电放电（ESD）及电磁噪声干扰。东沃DOWO作为专业的半导体器件制造商及电路保护解决方案提供商，针对血糖检测设备面临的静电等干扰问题，提供了完整的防护方案。该方案可保护设备内部精密采样传感器及相关组件免受ESD、电磁噪声影响，降低因静电、浪涌导致的设备异常风险，保障测量快速、准确，并满足IEC 61000-4-2、IEC 61000-4-5等测试标准。

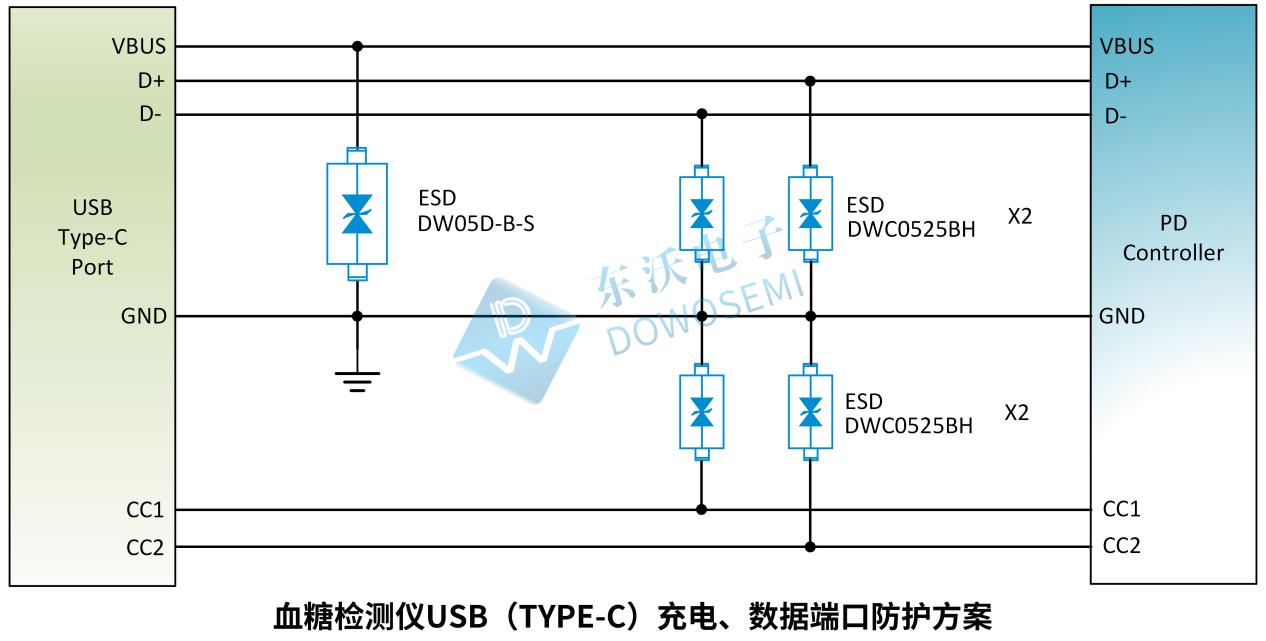

1. USB（Type-C）充电、数据端口防护方案

USB Type-C端口需兼顾充电与数据传输，且频繁插拔及人体触摸易引入浪涌和人体静电ESD。若端口未做有效防护，瞬态高压尖峰可能损伤内部电路，甚至导致系统死机。电源线束因充电电流较大，插拔时易产生较大浪涌，东沃推荐SOD-323封装ESD保护二极管DW05D-B-S：截止电压5V，功率可达450W，满足IEC 61000-4-2接触放电±30kV、空气放电±30kV要求。

数据线选用4颗低结电容ESD二极管DWC0525BH：结电容低至0.3pF，适合高速信号传输，并具备回扫（Snap-back）功能及超低钳位电压（VC），可确保后级电路芯片安全；DFN1006-2L封装适合血糖仪紧凑空间需求，同时满足IEC 61000-4-2接触放电±25kV、空气放电±25kV要求。

1. 锂电池充电防护方案

内置锂电池充电电流通常较大，易对充电芯片造成冲击，因此需采用大功率ESD保护器件吸收脉冲电流。东沃就是推荐选用ESD二极管DWS4V5D3CEG：具有超大功率3000W（8/20 μs），最大截止电压4.5V，SOD-323封装，满足IEC 61000-4-2接触放电±30kV、空气放电±30kV要求。其电压规格可覆盖锂电池典型充电上限4.2V的防护需求，防护性能优异。

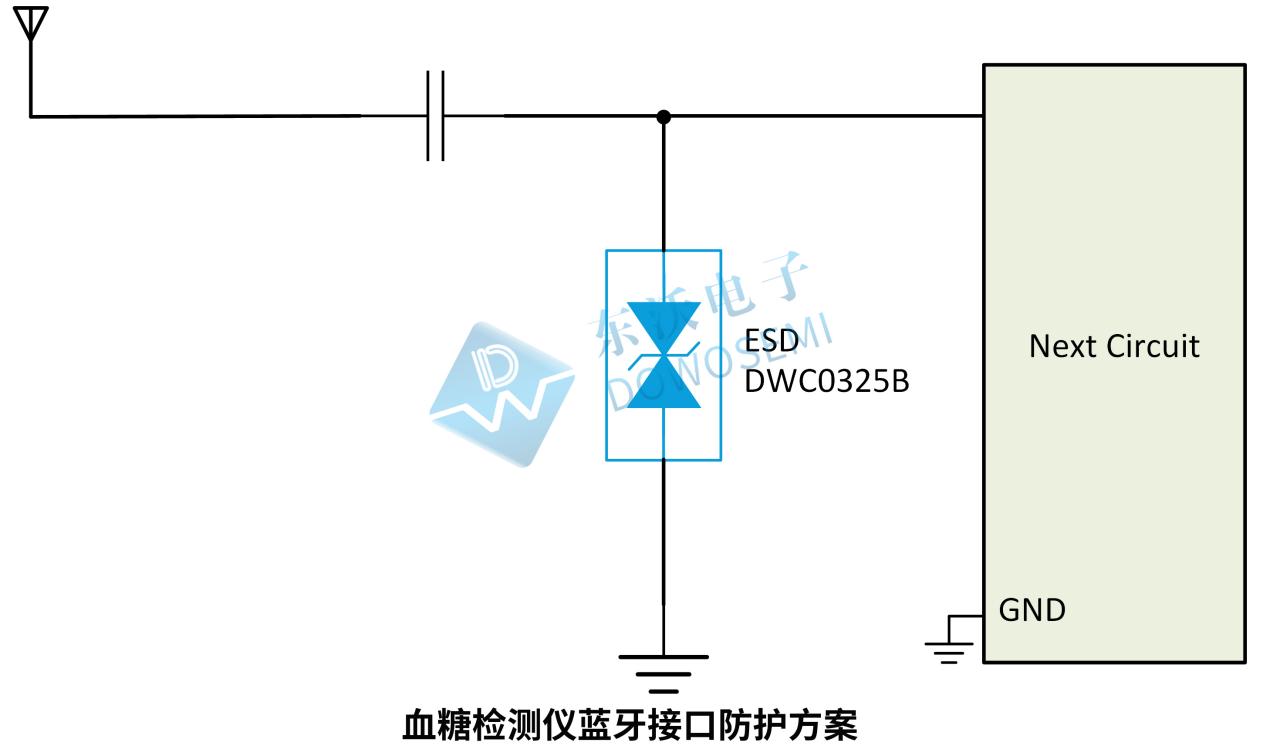

1. 蓝牙接口防护方案

针对2.5G蓝牙射频信号的高频特性，推荐选用回扫型ESD二极管DWC0325B：具备超低结电容和低钳位特点（<6.5V@ 8/20μs，6A），其特有的回扫特性可保证后级射频低压芯片工作在安全范围之内，保障系统无线通讯稳定。DFN1006-2L封装占用空间小，满足IEC 61000-4-2接触放电±15kV、空气放电±20kV要求。

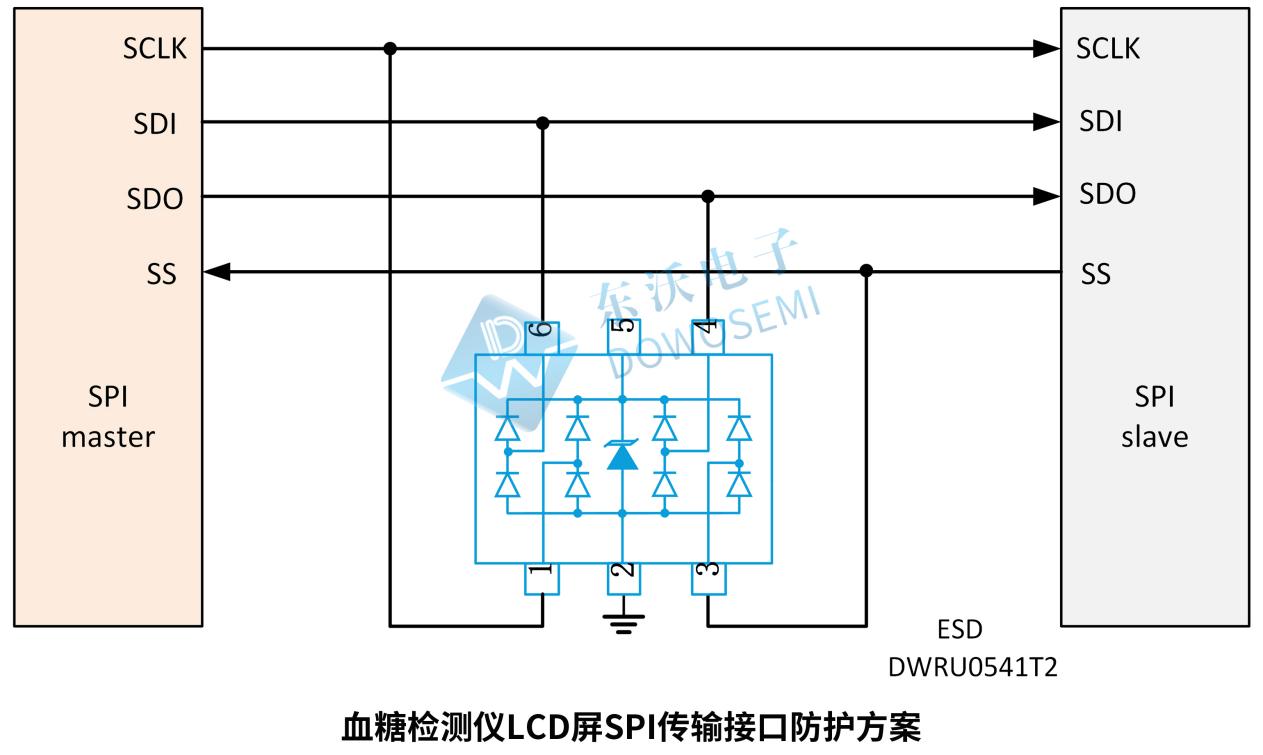

1. LCD屏SPI传输接口防护方案

血糖仪屏幕因经常被人体触摸，极易受静电影响，从而造成显示异常，如花屏、假死等现象，因此需对屏幕信号增加防护。东沃推荐选用ESD静电保护器件DWRU0541T2：SOT-23-6L阵列式封装，工作电压5V，具有低钳位、低结电容特点，结电容低至0.3pF，适合SPI协议高速数据传输，同时满足IEC 61000-4-2接触放电±15kV、空气放电±20kV要求。

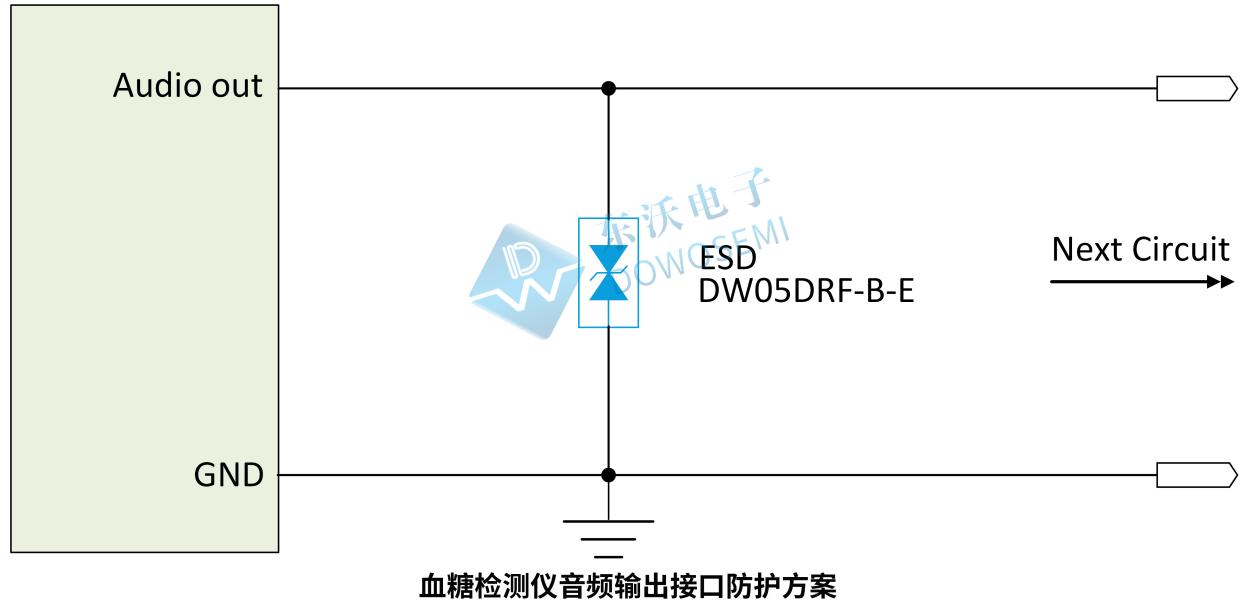

1. 音频输出接口防护方案

针对音频输出接口静电防护，东沃推荐选用ESD二极管DW05DRF-B-E：DFN1006-2L小型封装，截止电压5V，低结电容，可确保音频信号不失真；满足IEC 61000-4-2接触放电±18kV、空气放电±20kV要求。

1. 传感器接口防护方案

传感器是血糖仪的核心部件，承担信号采集与转换任务。为保证采集信号精度，非常有必要增加ESD防护器件，确保信号准确采样。东沃推荐选用DW05DLC-B-S：SOD-323封装，同时具备大功率、高ESD防护等级、低结电容等特点，可满足采集信号的完整传输。

注：文中参数为典型值，具体以产品规格书为准。

以上为东沃DOWO针对血糖检测仪的典型ESD防护方案。实际选型建议结合接口电平、信号速率、PCB空间及测试等级综合评估。如需了解更多或获取选型支持，欢迎联系东沃产品工程师！
